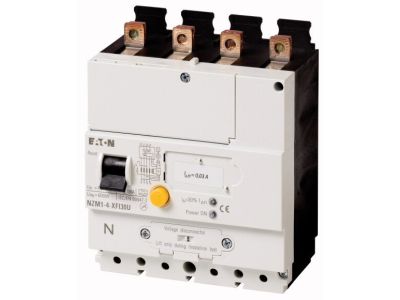

Blok różnicowo-prądowy 4-bieg. 0,03A, NZM1-4-XFI300U | 104613 Eaton

Alternatywny kod produktu: NZM1-4-XFI300U

Opcjonalne akcesoria do serii wyłączników NZM oferują kompleksowy wachlarz opcji zastosowań do stosowania na całym świecie. Montaż jest zawsze elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: zatwierdzony zgodnie z normą IEC/EN 60947-2, nie zatwierdzony przez UL/CSA. Nadaje się do stosowania w systemach trójfazowych i jednofazowych. Czuły na prąd pulsacyjny zgodnie z zasadą równowagi rdzenia. Dla 3- i 4-biegunowych wyłączników i rozłączników NZM1(-4). niezależne od napięcia sieciowego Ue = 200 .. 415 V 50/60 Hz. Przy I △n = 0,03 A: czas opóźnienia t v zawsze ustawiony na stałe na 10 ms. Komunikat ostrzegawczy > 30% I △n za pomocą żółtej diody LED. Wskaźnik wyzwolenia maks. 2 styki pomocnicze (HIAFI) mogą być zamontowane przez użytkownika: N/O = M22-K01, N/C = M22-K10 resetowane za pomocą przycisku resetowania. Jeżeli w bloku prądu zwarciowego zastosowano pomocniczy styk wskazujący wyzwolenie, styki N/C działają jako styki N/O, a styk N/C jako styki N/O. Podwójny styk jest niedopuszczalny. Nie w połączeniu z obudową izolowaną lub zestawem montażowym głównego wyłącznika do montażu na panelu bocznym z uchwytem montażowym. NZM1-XFI...R nie może być stosowany w połączeniu z dolną pokrywą NZM1-XUSA. NZM1-XFI...U nie w połączeniu z wyzwalaczem wzrostowym lub podnapięciowym, stykami pomocniczymi zwierającymi z wyprzedzeniem. Znamionowa graniczna zdolność wyłączania zwarcia jest określona przez zamontowany NZM1, NS1. W przypadku stosowania rozłącznika izolacyjnego N1, przez bezpiecznik, który ma być użyty. Patrz dane techniczne. Można stosować do NZM1-4, N1-4
