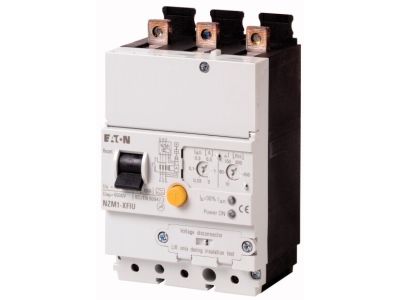

Człon różnicowo-prądowy 3-bieg. 0,03-3A, NZM1-XFIU | 104611 Eaton
Człon różnicowo-prądowy 3-bieg. 0,03-3A, NZM1-XFIU
Informacja o Produkcie
Alternatywny kod produktu: NZM1-XFIUOpcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Zgodność z IEC/EN 60947-2 bez atestu UL/CSA. Można stosować w instalacjach trój- i jednofazowych. Wrażliwość na prąd impulsowy według zasady prądów sumujących. Do 3- i 4-biegunowych wyłączników mocy NZM1(-4) i wyłączników obciążenia N1(-4). Zależne od napięcia sieciowego Ue = 200 .. 415 V 50/60 Hz. Przy I △n = 0.03 A: Czas opóźnienia t v zawsze ustawiony na 10ms. Komunikat ostrzegawczy > 30 % I △n poprzez żółtą diodę. Komunikat wyzwolenia poprzez maks 2 dołączanych łączników pomocniczych (HIAFI): S = M22-K01, ZR = M22-K10 resetuje się za pomocą dźwigienki wychylnej reset. W wypadku zastosowania wyzwalających łączników pomocniczych w bloku FI zestyk rozwierny pracuje jak zestyk zwierny, a zestyk zwierny jak zestyk rozwierny. Podwójny zestyk jest niedozwolony. Nie może występować w połączeniu z obudową izolacyjną lub zestawem montażowym wyłącznika głównego do montażu na ścianie bocznej z kątownikiem montażowym. NZM1-XFI..R nie używać w połączeniu z dolną pokrywą NZM1-XUSA. NZM1-XFI..U nie łączyć z wyzwalaczami napięcia roboczego lub podnapięciowego, wyprzedzające łączniki pomocnicze. Znamionowa graniczna zdolność wyłączania zwarcia określana jest przez NZM1, NS1 . W wypadku rozłącznika izolacyjnego N1 przez zastosowane zabezpieczenie wstępne. Zobacz dane techniczne. Zastosowanie do: NZM1, N(S)1
- Producent Eaton
- Wymiary 0.09m x 0.08m x 0.18m
- Seria producenta LZM , NZM, LN, N, PN
Człon różnicowoprądowy do wyłączników
- Znamionowe napięcie sterowania Us dla AC 50 Hz 200 - 415
- Znamionowe napięcie sterowania Us dla AC 60 Hz 200 - 415
- Maksymalna zwłoka czasowa przy załączeniu zasilania 30 ms
- Nastawa zwłoki czasowej Tak
- Maksymalne znamionowe napięcie pracy Ue 415 V
