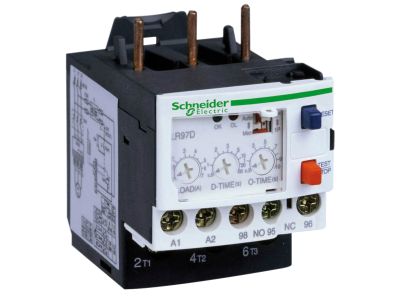

Elektroniczny przekaźnik dla silnika TeSys 5-25A 24V AC/DC | LR97D25B Schneider Electric

Elektroniczny przekaźnik nadprądowy TeSys LR97D, 25A/690V, do zasilania 24V AC/DC, do ochrony silników o prądzie znamionowym 5-21A. Zapewnia 3 pokrętła do regulacji ochrony, LOAD (1,2-7A) dla poziomu obciążenia, O-TIME (0,3-10sec) dla dopuszczalnego czasu trwania obciążenia, D-TIME (0,5-30sec) dla czasu rozruchu. Ponadto urządzenie wyzwala się, gdy prąd jest wyższy niż 3 x LOAD przez ponad 0,5 s w stanie ustalonym i jeśli brakuje fazy przez ponad 3 s. Ustawienia obejmują również selektory dla silników 1-fazowych / 3-fazowych i ręcznego / automatycznego resetowania, urządzenie posiada przycisk resetowania, przycisk testowania / zatrzymania, 2 wskaźniki LED (Run / Trip), 2 styki pomocnicze 1NO / NC do sygnalizacji błędów. Ustawienia można zablokować, zamykając przezroczystą pokrywę. Do bezpośredniego podłączenia do dolnych zacisków 3-fazowego stycznika LC1D09-D38, z zaciskami śrubowymi na spodzie, możliwy jest montaż oddzielnie od stycznika za pomocą listwy zaciskowej LAD7B106 (zamawianej oddzielnie). Posiada certyfikaty wielu norm (IEC, UL, CSA, CCC, EAC), jest zgodny z RoHs/Reach.
