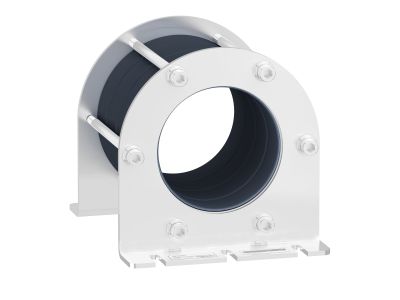

Ten filtr trybu wspólnego stanowi opcję dla napędów o zmiennej prędkości obrotowej z serii Altivar. Istnieje możliwość zastosowania filtra trybu wspólnego na zaciskach wyjściowych napędu, filtra dv/dt lub filtra sinusoidalnego. Jego indukcyjność wynosi 120 µH. Jest on stosowany jako filtr wyjściowy w celu zmniejszenia prądu w łożyskach. Filtr ten ogranicza zakłócenia radiowe (RFI) w kablu silnika oraz poprawia skuteczność filtra EMC w zakresie emisji przewodzonych. Ogranicza on prądy o wysokiej częstotliwości krążące w łożyskach silnika, co pomaga zapobiegać ich uszkodzeniom. Waży 2,19 kg, a jego wymiary to 127,5 mm szerokości, 161 mm wysokości i 127,5 mm głębokości. Został zaprojektowany w celu usprawnienia instalacji napędowych. Spełnia wymagania normy IEC 60721-3-3 w zakresie wstrząsów i drgań klasy 3M4.
