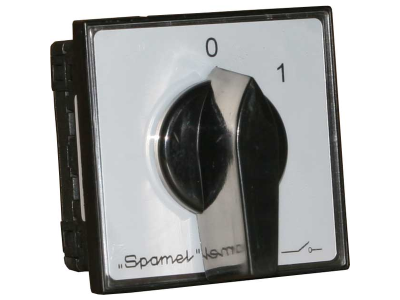

Łącznik krzywkowy 4-biegunowy IP54 | SK40-2.8210\P07 Spamel
Łącznik krzywkowy 4-biegunowy IP54
Informacja o Produkcie
Zastosowanie
Łączniki krzywkowe są elektrycznymi obrotowymi łącznikami wielotorowymi przystosowanymi do załączania i wyłączania prądów. Łączniki krzywkowe znajdują zastosowanie w obwodach instalacji elektrycznych niskiego napięcia zwłaszcza jako wyłączniki, rozłączniki, przełączniki oraz łączniki sterownicze. Łączniki krzywkowe mogą być zainstalowane w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia - przeznaczenie przemysłowe) w temp. -40...+70°C. Łączniki krzywkowe spełniają wymagania normy PN-EN 60947-3, IEC 60947-3. Ponadto mogą pracować w warunkach środowiskowych określonych w normach:
IEC 60068-2-6 (wibracje),
IEC 60068-2-27 (udary),
IEC 60068-2-2 (suche gorąco),
IEC 60068-2-1 (zimno),
IEC 60068-2-30 (wilgotne gorąco),
IEC 60068-2-52 (mgła solna).
Budowa
Segmentowa budowa łączników z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła napędu. Stosując dobraną liczbę zębów zębatki w mechanizmie napędu można uzyskiwać kąty skoku pokrętła co 30°, 45° lub 90°, np.: przy 30° daje nam maksymalnie 12 pozycji pokrętła. Ponadto rozłączniki SK charakteryzują się małymi gabarytami, stopniem ochrony IP20 zwiększającym bezpieczeństwo instalatora.
Ze względu na sposób mocowania oferowane są łączniki:
• Do pulpitu - P
• Do bazo-szyny (TS35) - BS
• W obudowie - OB11, OB12, OB13, OB14
• W obudowie z lampką OB11 L, OB12 L, OB13 L, OB14 L
• Do szyny (TS35) z maskownicą modułówą - S10,
Linki
» Łączniki krzywkowe SK 10/16/20
» Łączniki krzywkowe SK 25/32/40
» Czoła do łączników SK
» Wyszukiwarka łączników (schematy, diagramy)
- Producent Spamel
Łącznik krzywkowy
- Model Przełącznik
- Z pozycją 0 Tak
- Znamionowy prąd ciągły Iu 40 A
- Znamionowa moc pracy dla AC-3, 400 V 12 kW
- Stopień ochrony (IP) części czołowej IP65
- Do montażu na płycie Tak
- Do montażu tablicowego Nie
- Do instalacji w tablicach rozdzielczych Nie
- Do montażu pośredniego Tak
- Kompletne urządzenie w obudowie Nie
- Rodzaj elementu wykonawczego Pokrętło
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Liczba biegunów 4
