Lexium SD3 krokowy Analog Puls/kierunek MODBUS, Lexium SD3 | SD328AU25S2 Schneider Electric

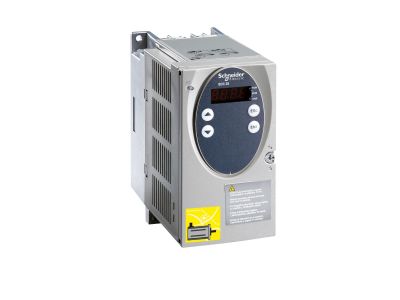

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1228620
EAN
3389119224369
Kod Producenta
SD328AU25S2
Lexium SD3 krokowy Analog Puls/kierunek MODBUS, Lexium SD3

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Produkt ten stanowi część oferty napędów krokowych Lexium SD3 oraz silników krokowych. Jest to trójfazowy napęd silnika krokowego z wbudowanym interfejsem komunikacyjnym CANopen oraz analogowym wejściem Modbus. Wysoki moment obrotowy jest dostępny nawet przy niskich prędkościach.  Jest to napęd silnikowy o znamionowym napięciu zasilania od 100 V do 120 V oraz od 200 V do 230 V, prądzie fazowym silnika wynoszącym 2,5 A, mocy znamionowej 270 W przy napięciu 230 V, a maksymalna prędkość obrotowa napędu wynosi 3000 obr./min. Wyposażony jest w złącze RJ45 dla interfejsu CANopen, złącze RJ45 dla interfejsu Modbus oraz zacisk sprężynowy dla interfejsu CANopen służący do podłączenia elektrycznego. Jest to produkt o stopniu ochrony IP20 i IP40. Jego wymiary to 72 mm (szerokość) x 140 mm (głębokość) x 145 mm (wysokość). Waga urządzenia wynosi 1,1 kg. Model Lexium SD3, charakteryzujący się doskonałą stałą prędkością obrotową, idealnie nadaje się do zastosowań w takich branżach, jak poligrafia, przemysł papierniczy, opakowaniowy, transportu bliskiego, etykietowania, tekstylny, skanowania oraz przemysł spożywczy i napojowy. Produkt posiada certyfikaty CUL, TÜV, CE i UL. Spełnia on wymagania norm EN/IEC 50178, EN/IEC 61800-3 (środowisko 1), EN/IEC 61800-3 (środowisko 1), EN/IEC 61800-3 oraz EN/IEC 61800-5-1. SD3 to uniwersalny napęd silnika krokowego. Zestaw jest gotowy do pracy w bardzo krótkim czasie. Wystarczy podłączyć silnik krokowy do napędu, ustawić prąd oraz rozdzielczość krokową. Napędy krokowe i silniki krokowe do sterowania ruchem.

  • Producent Schneider Electric
  • Wymiary 0.165m x 0.135m x 0.19m
  • Seria producenta Lexium SD3
Przemiennik częstotliwości =< 1 kV
  • Napięcie sieci 100 - 240 V
  • Częstotliwość sieci 50/60 Hz
  • Liczba faz wejściowych 1
  • Liczba faz wyjściowych 3
  • Maks. napięcie wyjściowe 24 V
  • Znamionowy prąd wyjściowy I2N 2.5 A
  • Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym 0.27 kW
  • Z elementem regulacyjnym/sterującym Tak
  • Dozwolone zastosowanie w przemyśle Tak
  • Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych Tak
  • Obsługa protokołu TCP/IP Nie
  • Obsługa protokołu PROFIBUS Nie
  • Obsługa protokołu CAN Tak
  • Obsługa protokołu INTERBUS Nie
  • Obsługa protokołu ASI Nie
  • Obsługa protokołu KNX Nie
  • Obsługa protokołu Modbus Tak
  • Obsługa protokołu Data-Highway Nie
  • Obsługa protokołu DeviceNet Nie
  • Obsługa protokołu SUCONET Nie
  • Obsługa protokołu LON Nie
  • Obsługa protokołu PROFINET IO Nie
  • Obsługa protokołu PROFINET CBA Nie
  • Obsługa protokołu SERCOS Nie
  • Obsługa protokołu Foundation Fieldbus Nie
  • Obsługa protokołu EtherNet/IP Nie
  • Obsługa protokołu AS-Interface Safety at Work Nie
  • Obsługa protokołu DeviceNet Safety Nie
  • Obsługa protokołu INTERBUS-Safety Nie
  • Obsługa protokołu PROFIsafe Nie
  • Obsługa protokołu SafetyBUS p Nie
  • Obsługa protokołu BACnet Nie
  • Obsługa innych protokołów Nie
  • Liczba złączy sprzętowych RS-422 1
  • Liczba złączy sprzętowych innych 1
  • Z interfejsem optycznym Nie
  • Ze złączem do komputera PC Nie
  • Zintegrowany moduł hamujący (chopper) Nie
  • Możliwość pracy we wszystkich ćwiartkach układu współrzędnych Nie
  • Rodzaj przemiennika Inne
  • Stopień ochrony (IP) IP20
  • Wysokość 145 mm
  • Szerokość 72 mm
  • Głębokość 140 mm
  • Maksymalna częstotliwość wyjściowa 200000 Hz
  • Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym 0.27 kW
  • Względna tolerancja częstotliwości sieciowej 5 %
  • Względna tolerancja napięcia sieciowego 10 %
  • Liczba wyjść analogowych 1
  • Liczba wejść analogowych 3
  • Liczba wyjść cyfrowych 2
  • Liczba wejść cyfrowych 6
