Matryca zaciskowa do praski ręcznej PR-50/D US-1D | US_1-D Erko

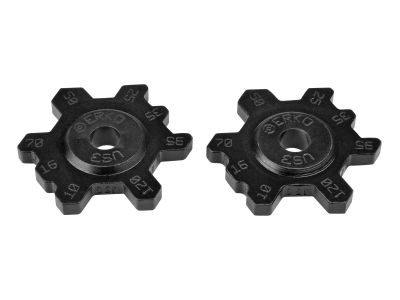

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Erko
Kod
1028864
EAN
5905912896107
Kod Producenta
US_1-D
Matryca zaciskowa do praski ręcznej PR-50/D US-1D

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: US_1-D

Obrotowe matryce zaciskowe typu US do prasek ręcznych . Dobiera się je do modelu praski i do tego, czy końcówka jest wykonana wg normy DIN, czy poza nią - stąd wersje podstawowe i z sufiksem D. Parametry techniczne Przeznaczenie praski ręczne PR 50, PR 50D, PR 50 DUAL, PR 120, PR 120D, PR 150, PR 150D, PR 95A Forma zaprasowania sześciokątna Zakres 6 ÷ 150 mm² (zależnie od typu matrycy) Warianty produktu Oznaczenie Praska Opis US1 PR 50, PR 50DUAL Do końcówek i złączek Cu wykonanych poza standardem DIN (np. KCS) 6÷50 mm². Cecha wybita na matrycy wskazuje przekrój przewodu Cu. US1-D PR 50D, PR 50DUAL Do końcówek i złączek Cu wykonanych wg DIN (np. KCR) 6÷50 mm². Cecha wybita na matrycy (wyróżnik) wskazuje przybliżoną średnicę zewnętrzną końcówki w mm. US2 PR 120 Do końcówek i złączek Cu wykonanych poza standardem DIN (np. KCS) 25÷150 mm². Cecha wybita na matrycy wskazuje przekrój przewodu Cu. US2-D PR 120-D Do końcówek i złączek Cu wykonanych wg DIN (np. KCR) 25÷150 mm². Cecha wybita na matrycy wskazuje przybliżoną średnicę zewnętrzną końcówki w mm. US3 PR 150 Do końcówek i złączek Cu wykonanych poza standardem DIN (np. KCS) 10÷120 mm². Cecha wybita na matrycy wskazuje przekrój przewodu Cu. US3-D PR 150-D Do końcówek i złączek Cu wykonanych wg DIN (np. KCR) 10÷120 mm². Cecha wybita na matrycy wskazuje przybliżoną średnicę zewnętrzną końcówki w mm. US4 PR 95A Do końcówek i złączek Al 16÷95 mm². Cecha wybita na matrycy wskazuje przybliżoną średnicę zewnętrzną końcówki w mm. obrotowe matryce do prasek ręcznych PR 50, PR 120, PR 150 i PR 95A wersje bez sufiksu do końcówek poza standardem DIN (typ KCS) wersje z sufiksem D do końcówek wg DIN (typ KCR) US4 do końcówek i złączek aluminiowych forma zaprasowania sześciokątna. Do końcówek i złączek Cu wykonanych poza standardem DIN (np. KCS) od 6 ÷ 50 mm2. Cecha wybita na matrycy wskazuje przekrój przewodu Cu. Matryce zaciskowe do prasek przeznaczone są do zaciskania końcówek i złączek kablowych podczas prac elektrycznych, instalatorskich i monterskich. Dobór odpowiedniej matrycy podyktowany jest parametrami zaciskanej końcówki lub złączki, a także formą i kształtem zaprasowania, jakie zamierzamy uzyskać. Matryce zaciskowe stosowane zaprasowywania końcówek i złączek można podzielić ze względu na formę zaprasowania owalną, trapezową, kwadratową, lub sześciokątną, czy z wgniotem.Matryce zaciskowe różnią się między sobą i przeznaczone są do konkretnych narzędzi zaciskowych. Często używane są matryce, przeznaczone . do prasek ręcznych typu PR 50 i PR 50 D. Matryce US1 wykorzystywane są do końcówek i złączek miedzianych, wykonanych poza normą DIN. Na każdej z nich znajduje się wybita cecha, która precyzuje, do jakiego przekroju przewodu jest ona przewidziana. Drugi typ US1-D przeznaczony jest do końcówek wykonanych zgodnie z normą DIN.

  • Producent Erko
  • Seria producenta US
Matryca do prasek zaciskających końcówki kablowe
  • Zastosowanie Rurowe końcówki kablowe i łączniki
  • Przekrój 6 - 50 mm²
  • Kształt zacisku/praski Zacisk okrągły
