Moduł bezpieczeństwa prędkości 1HTL+2prox. Zac.sprężyn. | XPSMCMEN0100HTG Schneider Electric

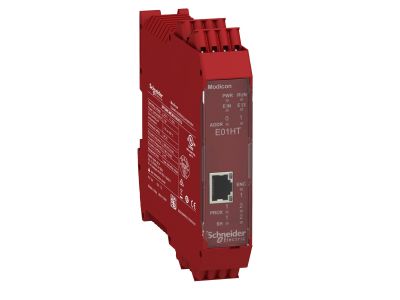

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1365280
EAN
3606480748677
Kod Producenta
XPSMCMEN0100HTG
Moduł bezpieczeństwa prędkości 1HTL+2prox. Zac.sprężyn.

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Ten moduł monitorowania bezpiecznej prędkości firmy Modicon MCM posiada 1 wejście enkodera HTL (z złączami RJ45) oraz 2 wejścia czujników zbliżeniowych (podłączenie za pomocą zacisków) i jest wyposażony w zaciski sprężynowe z zabezpieczeniem przed wypadnięciem. Został zaprojektowany do monitorowania kontroli prędkości zerowej, prędkości maksymalnej (prędkości ograniczonej), zakresu prędkości oraz kierunku obrotów. Jego znamionowe napięcie zasilania wynosi 24 V DC. Oferuje do czterech logicznie wybieranych progów prędkości ograniczonej (swobodnie konfigurowalnych za pomocą oprogramowania SoSafe Configurable) dla każdego wejścia logicznego (osi) oraz maksymalną częstotliwość wejściową wynoszącą 500 kHz (dla enkoderów) i 5 kHz dla czujników zbliżeniowych. Moduł ten uzupełnia procesor bezpieczeństwa o funkcję monitorowania bezpiecznej prędkości, co czyni go idealnym rozwiązaniem dla maszyn tnących, takich jak piły taśmowe, piły tarczowe i szlifierki. Na przednim panelu modułu znajdują się diody LED wskazujące stan (zasilanie, reset, błędy wewnętrzne lub zewnętrzne, adres węzła, stan połączenia enkoderów lub czujników zbliżeniowych, stan monitorowania prędkości). Moduł monitorowania bezpiecznej prędkości jest podłączony do sterownika bezpieczeństwa za pośrednictwem złącza rozszerzeń płyty montażowej. Waży 0,28 kg. Jego wymiary to 22,5 mm (głębokość), 99 mm (wysokość) i 114,5 mm (szerokość). Obudowa modułu jest czerwona. Zasilanie wynosi 24 V DC. Moduł ten może osiągać takie poziomy bezpieczeństwa, jak kategoria 4 zgodnie z normą EN/ISO 13849-1, PL = e zgodnie z normą EN/ISO 13849-1, typ 4 zgodnie z normą EN/IEC 61496-1 oraz SILCL 3 zgodnie z normą IEC 62061. Modułowe sterowniki bezpieczeństwa Modicon MCM posiadają certyfikaty TÜV SÜD potwierdzające zgodność z przemysłowymi normami bezpieczeństwa kategorii 4, PL e zgodnie z normą EN/ISO 13849-1 oraz SILCL 3 zgodnie z normami IEC/EN 61508 i IEC/EN 60261. Akcesoria kompatybilne z modułem Modicon MCM to karta pamięci oraz złącze płyty montażowej. Moduł bezpiecznego monitorowania prędkości montuje się na szynie DIN Omega 35 mm zgodnej z normą EN 50022 i podłącza się go do sterownika bezpieczeństwa za pośrednictwem złącza rozszerzeń płyty montażowej. Modułowy system sterowników bezpieczeństwa Modicon MCM zapewnia elastyczność i skalowalność od 8 wejść, 2 wyjść dwukanałowych/4 jednokanałowych do 128 wejść, 16 wyjść dwukanałowych/32 jednokanałowych oraz do 32 lub 48 wyjść stanu diagnostycznego. Modułowy system sterowników bezpieczeństwa Modicon MCM został zaprojektowany do monitorowania wielu funkcji bezpieczeństwa na maszynie i w jej otoczeniu w celu zminimalizowania ryzyka dostępu osób do niebezpiecznych, ruchomych części maszyny.

  • Producent Schneider Electric
  • Wymiary 0.128m x 0.045m x 0.162m
  • Seria producenta Preventa
Urządzenie do kontroli obwodów bezpieczeństwa
  • Model Rozszerzony
  • Odpowiedni do kontroli wyłączników krańcowych Tak
  • Odpowiedni do kontroli obwodów awaryjnego stopu Tak
  • Odpowiedni do kontroli zaworów Tak
  • Do kontroli czujników optoelektronicznych / kurtyn świetlnych Tak
  • Odpowiedni do kontroli czujników dotykowych Tak
  • Odpowiedni do kontroli przełączników magnetycznych Tak
  • Odpowiedni do kontroli przełączników zbliżeniowych Tak
  • Rodzaj połączenia elektrycznego Zacisk sprężynowy
  • Nadaje się do montażu na szynie montażowej Tak
  • Znamionowe napięcie sterowania Us dla DC 24 - 24 V
  • Rodzaj napięcia sterowania DC
  • Z odłączalnymi zaciskami Tak
  • Liczba wejść Inne
  • Z wejściem startowym Tak
  • Z funkcją wyciszenia Tak
  • Z pętlą sprzężenia zwrotnego Tak
  • Liczba wyjść bezpieczeństwa 2
  • Liczba wyjść bezpieczeństwa 2
  • Liczba wyjść sygnalizacyjnych 2
  • Liczba wyjść sygnalizacyjnych 2
  • Kategoria bezpieczeństwa według EN 954-1 Brak
  • Typ bezpieczeństwa zgodnie z IEC 61496-1 Brak
  • Kategoria stopu według IEC 60204 0 + 1
  • Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1 Poziom e
  • Poziom bezpieczeństwa SIL zgodnie z IEC 61508 3
  • Certyfikat TÜV Tak
  • Certyfikat BG BIA Nie
  • Certyfikat UL Tak
  • Szerokość 22.5 mm
  • Wysokość 99 mm
  • Głębokość 114.5 mm
