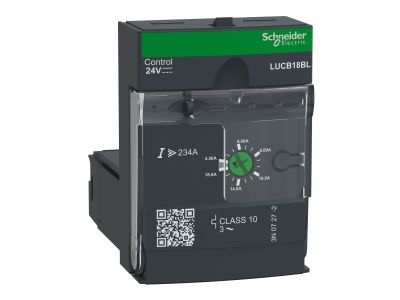

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1228693

EAN

3389110364101

Kod Producenta

LUCB18BL

Moduł sterowania zaawansowany klasa 10 4,5-18A 24VDC

Informacja o Produkcie

Jednostka sterująca i diagnostyczna TeSys U do zainstalowania w zaawansowanych bazach zasilania LUB320, LUB380, LUB380 w celu utworzenia sterownika rozrusznika TeSys U, do zastosowań z silnikami 3-fazowymi do 7.5kW@400V. Zapewnia pełną ochronę silników o prądzie znamionowym Ir 4.5-18A (regulowany Ir), klasa wyłączania przeciążeniowego 10, zwarcie przy 13 x Irmax, nadprąd przy 14.2 x Ir, utrata fazy, zwarcie izolacji (tylko ochrona urządzeń). Zawiera on alarm przeciążenia cieplnego, który może być używany lokalnie za pomocą modułu LUFDA lub zdalnie za pomocą modułu LULC, oraz przycisk testowy do symulacji przeciążenia. Do stosowania z napięciem 24V DC do sterowania rozrusznikiem (poprzez zaciski sterujące A1/A2 znajdujące się w bazie zasilania). Certyfikowane w połączeniu z podstawą zasilania LUB (IEC, UL, CSA, CCC, EAC, Marine).

Producent Schneider Electric
Wymiary 0.053m x 0.103m x 0.085m

Blok wyzwalający wyłącznika

Zakres nastawy wyzwalacza przeciążeniowego 4.5 - 18 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 234 A
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 234 A
Znamionowy prąd ciągły Iu 18 A
Rodzaj napięcia sterowania DC
Znamionowe napięcie sterowania Us dla DC 24 - 24 V
Liczba biegunów 3
Rodzaj wyzwalacza zwarciowego Bezzwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi Tak
Rodzaj ochrony silnika Wyzwalacz elektroniczny
Wymagane zewnętrzne źródło zasilania Tak
Rodzaj napięcia zasilającego DC
Rodzaj napięcia zasilania AC
Napięcie pracy dla AC 50 Hz 690 - 690 V
Napięcie pracy dla AC 60 Hz 690 - 690 V
Szerokość 45 mm
Wysokość 66 mm
Głębokość 60 mm
