Ogranicznik IPRD-8R-8KA-350V-3PN | A9L08601 Schneider Electric

Producent
Schneider Electric
Kod
1077191
EAN
3606480506512
Kod Producenta
A9L08601
Dodaj do porównania
Ogranicznik IPRD-8R-8KA-350V-3PN

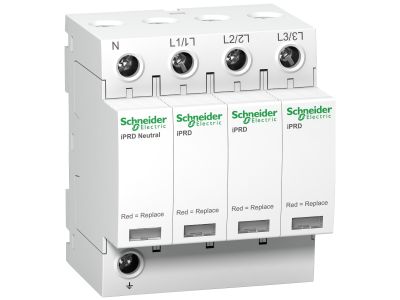

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Ogranicznik przepięć iPRD8-T23-3N 3+1-biegunowy Typ2+Typ3 8 kA ze stykiem. gama produktów: Acti 9 - Typ produktu lub komponentu : ochronnik przepięciowy z kasetą na wtyk - skrócona nazwa urządzenia: iPRD8r - zastosowanie urządzenia: dystrybucja - zestaw styków sygnałowych: 1 SD (1 Z/O) - rodzaj ochronnika przeciwprzep.: sieć rozdziału elektrycznego - system uziemienia: TN-S, TT - napięcie obwodu otwartego [Uoc] : 10 kV typ 3 tryb różnicowy L/N, 10 kV typ 3 tryb wspólny N/PE.
  • Producent Schneider Electric
  • Seria producenta Acti 9
Ogranicznik przepięć klasy C
  • Układ sieci DC Nie
  • Układ sieci IT Nie
  • Układ sieci TN Nie
  • Układ sieci TN-C Nie
  • Układ sieci TN-C-S Nie
  • Układ sieci TN-S Tak
  • Układ sieci TT Tak
  • Inny układ sieci Nie
  • Liczba przewodów (bez uziemienia) 3
  • Znamionowy prąd wyładowczy - wartość szczytowa (8/20) 2.5 kA
  • Znamionowe napięcie AC 400 V
  • Wytrzymałość zwarciowa (Isccr) 50 kA
  • Najwyższe napięcie trwałej pracy AC 350 V
  • Maksymalny prąd wyładowczy (8/20) 8 kA
  • Sposób montażu Szyna montażowa DIN TH-35 mm
  • Rozmiar 8 modułów
  • Poziom ochrony 1.4 kV
  • Maks. przekrój przewodu (jedno-/wielodrutowego) 25 mm²
  • Maks. przekrój przewodu elastycznego 16 mm²
  • Poziom ochrony L-N 1.1 kV
  • Poziom ochrony N-PE 1.1 kV
  • Ze stykiem do zdalnej sygnalizacji Tak
  • Zintegrowane dobezpieczenie Nie
  • Sygnalizacja zadziałania na urządzeniu Optyczny
  • Typ 2 Tak
  • Stopień ochrony (IP) IP20

Do pobrania

Karta katalogowa.pdf (100.63 kB)
Karta charakterystyki.pdf (132.50 kB)
Instrukcja Techniczna.pdf (2.83 MB)
Deklaracja zgodności CE.pdf (235.59 kB)
Karta produktu.pdf (582.89 kB)
