Ogranicznik przepięć iPRD1 12.5R-T 12-3 | A9L16382 Schneider Electric

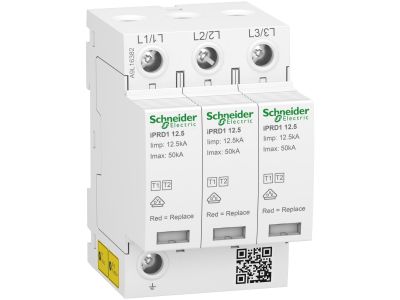

Ogranicznik przepięć Acti9 iPRD1 12.5r zabezpiecza instalacje 3P w budynkach mieszkalnych i niewielkich budynkach komercyjnych przed bezpośrednimi i pośrednimi przepięciami krótkotrwałymi. To urządzenie typu 1+2 z automatyczną ochroną za pomocą zintegrowanego wyłącznika automatycznego jest zalecane do instalacji o wysokim poziomie ryzyka. Urządzenie zapewnia zdalne raportowanie komunikatu wkład musi zostać wymieniony. Ogranicznik przepięć z podłączonym okablowaniem umożliwia szybką wymianę wkładów w przypadku ich uszkodzenia. Zawiera rozłącznik bezpieczeństwa na koniec okresu eksploatacji. A cti9 iPRD1 12.5r jest kompatybilny z systemem uziemienia TN-C. W połączeniu z Compact NSXm H TM80D zdolność wyłączania wynosi 70 kA. Maksymalny prąd rozładowania Imax wynosi 50 kA. Nominalny prąd rozładowania In wynosi 20 kA. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym wynosi 350V AC mię dzy fazą a uziemieniem. Poziom zabezpieczenia przed wzrostem napięcia wynosi 1,5 kV typu 1+2. Znamionowe napięcie robocze Ue wynosi 230V AC lub 400V AC, a częstotliwość robocza wynosi 50Hz. Wymiary wynoszą (szer.) 54 mm x (wys.) 89 mm x (gł.) 69 mm. Szerokość w modułach o szerokości 9 mm wynosi 6. W aga wynosi 486g. Stopień ochrony wynosi IP20, a IP40 w obudowie modułowej. Temperatura pracy wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -40°C do +80°C. Produkt jest zgodny z normami EN 61643-11 2012 oraz IEC 61643-11 2011.
