Ogranicznik przepięć PRD1 12.5R-T12-1 | A9L16182 Schneider Electric

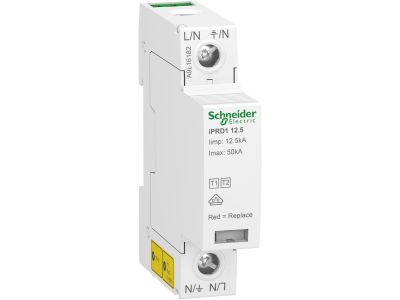

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1355704
EAN
3606481490193
Kod Producenta
A9L16182
Ogranicznik przepięć PRD1 12.5R-T12-1

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Ten ogranicznik przepięć Acti9 iPRD1 12.5r chroni instalacje 1P w budynkach mieszkalnych i małych obiektach komercyjnych przed bezpośrednimi i pośrednimi przepięciami przejściowymi. Urządzenie typu 1+2, wyposażone w wbudowany wyłącznik automatyczny, jest zalecane do zastosowań o wysokim poziomie ryzyka w rozdzielnicy przyłączeniowej. Umożliwia ono zdalne zgłaszanie komunikatu konieczna wymiana wkładu. Ten wstępnie okablowany ogranicznik przepięć umożliwia szybką wymianę wkładów wyjmowanych w przypadku ich uszkodzenia. Posiada wbudowany wyłącznik bezpieczeństwa na koniec okresu eksploatacji. Model Acti9 iPRD1 12,5r jest kompatybilny z systemem uziemienia TN-C. W połączeniu z urządzeniem Compact NSXm H TM80D zdolność wyłączania wynosi 70 kA. Maksymalny prąd rozładowczy Imax wynosi 50 kA. Nominalny prąd rozładowczy In wynosi 20 kA. Maksymalne napięcie robocze ciągłe Uc w trybie wspólnym wynosi 350 V AC między fazą a uziemieniem. Poziom ochrony przed napięciem Up wynosi 1,5 kV typu 1+2. Znamionowe napięcie robocze Ue wynosi 230 V AC. Częstotliwość robocza wynosi 50 Hz. Wymiary wynoszą (szer.) 18 mm × (wys.) 89 mm × (gł.) 69 mm. Liczba modułów przy rozstawie 9 mm wynosi 2. Masa wynosi 171 g. Stopień ochrony wynosi IP20 oraz IP40 w obudowie modułowej. Zakres temperatur roboczych wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -40°C do +80°C. Produkt ten jest zgodny z normami EN 61643-11:2012 oraz IEC 61643-11:2011.

  • Producent Schneider Electric
  • Wymiary 0.08m x 0.02m x 0.09m
Ogranicznik przepięć klasy C
  • Liczba przewodów (bez uziemienia) 1
  • Znamionowy prąd wyładowczy - wartość szczytowa (8/20) 20 kA
  • Wytrzymałość zwarciowa (Isccr) 50 kA
  • Maksymalny prąd wyładowczy (8/20) 50 kA
  • Ze stykiem do zdalnej sygnalizacji Tak
  • Typ 2 Tak
Ogranicznik przepięć Typ 1+2 (klasa B+C)
  • Układ sieci DC Nie
  • Układ sieci IT Nie
  • Układ sieci TN Nie
  • Układ sieci TN-C Tak
  • Układ sieci TN-C-S Nie
  • Układ sieci TN-S Nie
  • Układ sieci TT Nie
  • Inny układ sieci Nie
  • Znamionowe napięcie AC 230 V
  • Najwyższe napięcie trwałej pracy AC 350 V
  • Sposób montażu Szyna montażowa DIN TH-35 mm
  • Rozmiar 2 moduły
  • Poziom ochrony 1.5 kV
  • Maks. przekrój przewodu (jedno-/wielodrutowego) 35 mm²
  • Maks. przekrój przewodu elastycznego 25 mm²
  • Poziom ochrony L-N 1.5 kV
  • Poziom ochrony N-PE 1.5 kV
  • Zintegrowane dobezpieczenie Nie
  • Sygnalizacja zadziałania na urządzeniu Optyczny
  • Stopień ochrony (IP) IP20
  • Liczba biegunów 1
  • Ze stykiem sygnalizacyjnym Tak
  • Klasa ochronności Typ 1+2
  • Technologia szczeliny iskrowej do przełączania napięcia Nie
