Ogranicznik przepięć T1+T2 12,5/60kA 4P | 412273 Legrand

Producent
Legrand
Kod
1052831
EAN
3414970517425
Kod Producenta
412273
Ogranicznik przepięć T1+T2 12,5/60kA 4P

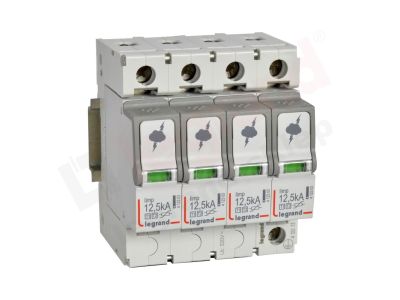

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Charakterystyka ogólna

Ograniczniki przepieć ON 300

- Zabezpieczenie przed skutkami przepięć w sieciach zasilających 230/400 V~, 50/60 Hz

- Zgodne z normami IEC/EN 61643-11

- Typ 1+2 (dawniej klasa B+C), testowane zgodnie z wymaganiami dla ograniczników typu 1 i typu 2

- Zalecane do instalacji w rozdzielnicach głównych

Parametry produktu

Ogranicznik przepięć Typ 1+2 (dawniej klasa B+C): Do ogólnego zabezpieczania w rozdzielnicy głównej:

- Iimp = 12,5 kA/biegun (impuls 10/350 µs)

- Imax = 60 kA/biegun (impuls 8/20 µs)

- Napięcie maksymalne (Uc): 320 V~

- Poziom ochrony (Up): 1,5 kV

- Dla sieci: TT, TNC, TNS

- Zastosowana technologia: Warystor

- Wykonanie: 4P

- Zalecane zabezpieczenie nadprądowe: S 300 TX³/DX³ C 63A

- Szerokość w modułach 17,5 mm2: 4

- Z wymiennymi wkładami ze wskaźnikiem stanu:

- wskaźnik zielony: wkład sprawny

- wskaźnik pomarańczowy: wkład do wymiany

  • Producent Legrand
  • Wymiary 0.3m x 0.114m x 0.398m
Ogranicznik przepięć klasy C
  • Układ sieci IT Nie
  • Układ sieci TN Nie
  • Układ sieci TN-C Nie
  • Układ sieci TN-C-S Nie
  • Układ sieci TN-S Tak
  • Układ sieci TT Nie
  • Inny układ sieci Nie
  • Liczba przewodów (bez uziemienia) 4
  • Znamionowy prąd wyładowczy - wartość szczytowa (8/20) 25 kA
  • Znamionowe napięcie AC 400 V
  • Najwyższe napięcie trwałej pracy AC 320 V
  • Sposób montażu Szyna montażowa DIN TH-35 mm
  • Rozmiar 4 moduły
  • Poziom ochrony 1.9 kV
  • Maks. przekrój przewodu (jedno-/wielodrutowego) 35 mm?
  • Maks. przekrój przewodu elastycznego 25 mm?
  • Ze stykiem do zdalnej sygnalizacji Nie
  • Zintegrowane dobezpieczenie Nie
  • Sygnalizacja zadziałania na urządzeniu Optyczny
  • Typ 2 Tak
  • Stopień ochrony (IP) IP20
