Panel z klawiaturą 5.7 QVGA-TFT | HMIGK2310 Schneider Electric

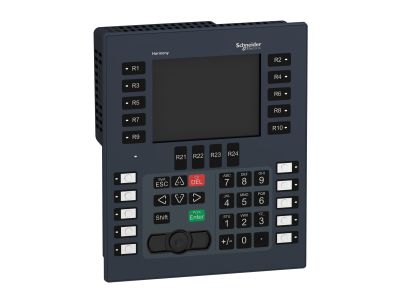

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1228595
EAN
3606480992087
Kod Producenta
HMIGK2310
Panel z klawiaturą 5.7 QVGA-TFT

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Ten interfejs operatorski (HMI) Magelis GK z klawiaturą i ekranem dotykowym jest zasilany napięciem 24 V DC, posiada kolorowy wyświetlacz TFT LCD o przekątnej 5,7 cala i rozdzielczości 320 x 240 pikseli (QVGA), pełną klawiaturę oraz pamięć EPROM o pojemności 128 MB. Posiada również 1 gniazdo kart SD, 1 port host oraz 1 port USB typu mini-B, 1 port RS232C, 1 port RS485 oraz 1 port Ethernet TCP/IP. Urządzenie idealnie nadaje się do kompleksowego sterowania systemami automatyki przemysłowej, takimi jak złożone maszyny, maszyny CNC, maszyny do produkcji żywności i napojów oraz urządzenia stosowane w przemyśle farmaceutycznym. Ekran wyświetla komunikaty tekstowe, obiekty graficzne i schematy symulacyjne, a także umożliwia sterowanie i konfigurację danych. Urządzenie oferuje ponadto 14 dynamicznych klawiszy funkcyjnych, 10 statycznych klawiszy funkcyjnych, 12 klawiszy alfanumerycznych, 8 klawiszy serwisowych oraz przemysłowy wskaźnik myszy. Port RS485 typu host sprawia, że urządzenie idealnie nadaje się do nadzoru i sterowania prostymi systemami oraz maszynami.

  • Producent Schneider Electric
  • Wymiary 0.401m x 0.238m x 0.437m
Panel graficzny
  • Napięcie zasilające dla DC 24 - 24 V
  • Rodzaj napięcia zasilającego AC/DC
  • Liczba złączy sprzętowych Industrial Ethernet 1
  • Liczba złączy sprzętowych RS-232 1
  • Liczba złączy sprzętowych RS-485 1
  • Liczba złączy sprzętowych USB 2
  • Z interfejsem SW Tak
  • Obsługa protokołu TCP/IP Tak
  • Obsługa protokołu PROFIBUS Nie
  • Obsługa protokołu CAN Nie
  • Obsługa protokołu INTERBUS Nie
  • Obsługa protokołu ASI Nie
  • Obsługa protokołu KNX Nie
  • Obsługa protokołu Modbus Tak
  • Obsługa protokołu Data-Highway Nie
  • Obsługa protokołu DeviceNet Nie
  • Obsługa protokołu SUCONET Nie
  • Obsługa protokołu LON Nie
  • Obsługa protokołu PROFINET IO Nie
  • Obsługa protokołu PROFINET CBA Nie
  • Obsługa protokołu SERCOS Nie
  • Obsługa protokołu Foundation Fieldbus Nie
  • Obsługa protokołu EtherNet/IP Nie
  • Obsługa protokołu AS-Interface Safety at Work Nie
  • Obsługa protokołu DeviceNet Safety Nie
  • Obsługa protokołu INTERBUS-Safety Nie
  • Obsługa protokołu PROFIsafe Nie
  • Obsługa protokołu SafetyBUS p Nie
  • Obsługa innych protokołów Tak
  • Standard komunikacji bezprzewodowej Bluetooth Nie
  • Standard komunikacji bezprzewodowej WLAN 802.11 Nie
  • Standard komunikacji bezprzewodowej GPRS Nie
  • Standard komunikacji bezprzewodowej GSM Nie
  • Standard komunikacji bezprzewodowej 3G (UMTS) Nie
  • IO link master Nie
  • Rodzaj wyświetlacza TFT
  • Z wyświetlaczem kolorowym Tak
  • Liczba wyświetlanych kolorów 65536
  • Przekątna ekranu 5.7 cal
  • Maksymalna rozdzielczość w poziomie 1024
  • Maksymalna rozdzielczość w pionie 1024
  • Użyteczna pamięć projektowa / pamięć użytkownika 128000 kB
  • Z klawiaturą numeryczną Nie
  • Z klawiaturą alfanumeryczną Tak
  • Liczba programowalnych klawiszy funkcyjnych 14
  • Liczba klawiszy z diodami LED 24
  • Liczba klawiszy systemowych 8
  • Z sygnalizacją komunikatów Tak
  • Z obsługą wiadomości/komunikatów (łącznie z buforowaniem i potwierdzeniem) Tak
  • Możliwa reprezentacja stanu procesu (wyjście) Tak
  • Możliwa domyślna wartość procesu (wejście) Tak
  • Z recepturami Tak
  • Z wyjściem drukarki Tak
  • Możliwość ładowania dodatkowych komponentów oprogramowania Tak
  • Stopień ochrony (IP) strony czołowej IP65/IP67
  • Nadaje się do montażu na szynie montażowej Nie
  • Montaż ścienny / montaż bezpośredni Tak
  • Do układów bezpieczeństwa Tak
  • Szerokość elementu frontowego 220 mm
  • Wysokość elementu frontowego 265 mm
  • Głębokość wbudowania 70 mm
  • Pobór mocy 7.7 W
  • Obsługa protokołu EtherCAT Nie
  • Technologia dotykowa Rezystancyjna
  • Stopień ochrony części czołowej (NEMA) 4X
  • Certyfikat UL dla strefy zagrożenia wybuchem Nie
  • Certyfikat UL dla strefy zagrożenia wybuchem Nie
  • Certyfikat UL dla strefy zagrożenia wybuchem Nie
  • Certyfikat UL dla strefy zagrożenia wybuchem Nie
  • Certyfikat UL dla strefy zagrożenia wybuchem Nie
  • Certyfikat UL dla strefy zagrożenia wybuchem Nie
  • Certyfikat UL dla strefy zagrożenia wybuchem Nie
  • Certyfikat UL dla strefy zagrożenia wybuchem Nie
  • Certyfikat UL dla strefy zagrożenia wybuchem Nie
  • Certyfikacja UL dla strefy zagrożenia wybuchem Nie
  • Certyfikacja UL dla strefy zagrożenia wybuchem Nie
  • Certyfikacja UL dla strefy zagrożenia wybuchem Nie
