Jak stworzyć skuteczny system zdalnego monitorowania energii? Sprawdzone rozwiązania F&F

Współczesne obiekty coraz częściej wymagają czegoś więcej niż tylko podstawowego pomiaru zużycia energii elektrycznej. Rosnące znaczenie automatyki budynkowej, zdalnego nadzoru i analizy danych sprawia, że tradycyjne liczniki energii nie zawsze spełniają oczekiwania użytkowników. Coraz większą rolę odgrywają urządzenia wyposażone w funkcje komunikacyjne, które umożliwiają przesyłanie danych w czasie rzeczywistym, integrację z systemami nadrzędnymi oraz prowadzenie szczegółowych rozliczeń. W takich zastosowaniach rozwiązania F&F stanowią ważny element nowoczesnej infrastruktury energetycznej.

Dlaczego warto wykorzystywać liczniki energii z komunikacją?

Nowoczesne liczniki wyposażone w interfejsy komunikacyjne pełnią znacznie szerszą funkcję niż samo rejestrowanie zużycia energii. Pozwalają na bieżące monitorowanie parametrów pracy instalacji, analizowanie trendów oraz szybkie wykrywanie nieprawidłowości. Dzięki współpracy z systemami BMS, SCADA czy Smart Home możliwe jest nie tylko zbieranie danych, ale również optymalizacja działania całego obiektu.

Wczesne wykrywanie nadmiernego zużycia energii

Nagły wzrost poboru energii przez urządzenia, takie jak wentylatory w systemach HVAC, może świadczyć o problemach eksploatacyjnych – zużyciu elementów mechanicznych, zabrudzeniu filtrów lub innych usterkach. Liczniki komunikujące się za pomocą protokołu Modbus umożliwiają szybkie wychwycenie takich zmian i podjęcie działań serwisowych jeszcze przed wystąpieniem poważnej awarii.

Więcej produktów

Identyfikacja nieprawidłowo niskiego poboru energii

Nie tylko wzrost zużycia energii może sygnalizować problem. W wielu procesach przemysłowych spadek poboru mocy oznacza niepełne wykorzystanie możliwości urządzenia lub zakłócenia procesu technologicznego. Analiza danych pomiarowych pozwala szybciej wykryć takie sytuacje i ograniczyć potencjalne straty.

Efektywne zarządzanie magazynami energii i instalacjami PV

Systemy wykorzystujące prąd stały, takie jak magazyny energii czy instalacje fotowoltaiczne, wymagają precyzyjnego monitorowania przepływu energii. Dwukierunkowe liczniki, np. LE-01DC, umożliwiają kontrolę energii przepływającej w obu kierunkach, co ułatwia ocenę efektywności ładowania i rozładowywania akumulatorów oraz poprawia wykorzystanie zgromadzonej energii.

Kontrola kosztów w budynkach wielolokalowych

W obiektach, w których energia rozliczana jest pomiędzy wieloma użytkownikami, liczniki wyposażone w komunikację M-Bus lub Modbus umożliwiają dokładny podział kosztów oraz analizę zużycia w poszczególnych lokalach. Dodatkową korzyścią jest możliwość szybkiego wykrycia nietypowych zmian w poborze energii.

Ograniczanie ryzyka przeciążeń

Monitorowanie parametrów takich jak moc czynna, bierna i pozorna pozwala wcześniej zidentyfikować potencjalne przeciążenia sieci. Dzięki temu możliwe jest odpowiednie zarządzanie obciążeniem i ograniczenie ryzyka awarii lub nieplanowanych przerw w pracy instalacji.

Jednofazowe liczniki energii do instalacji AC

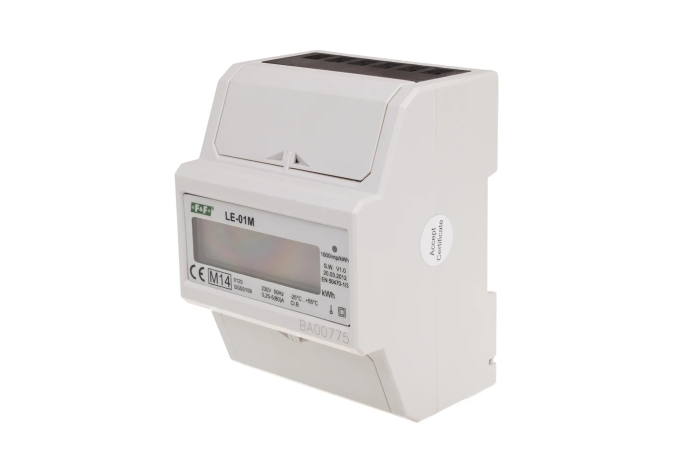

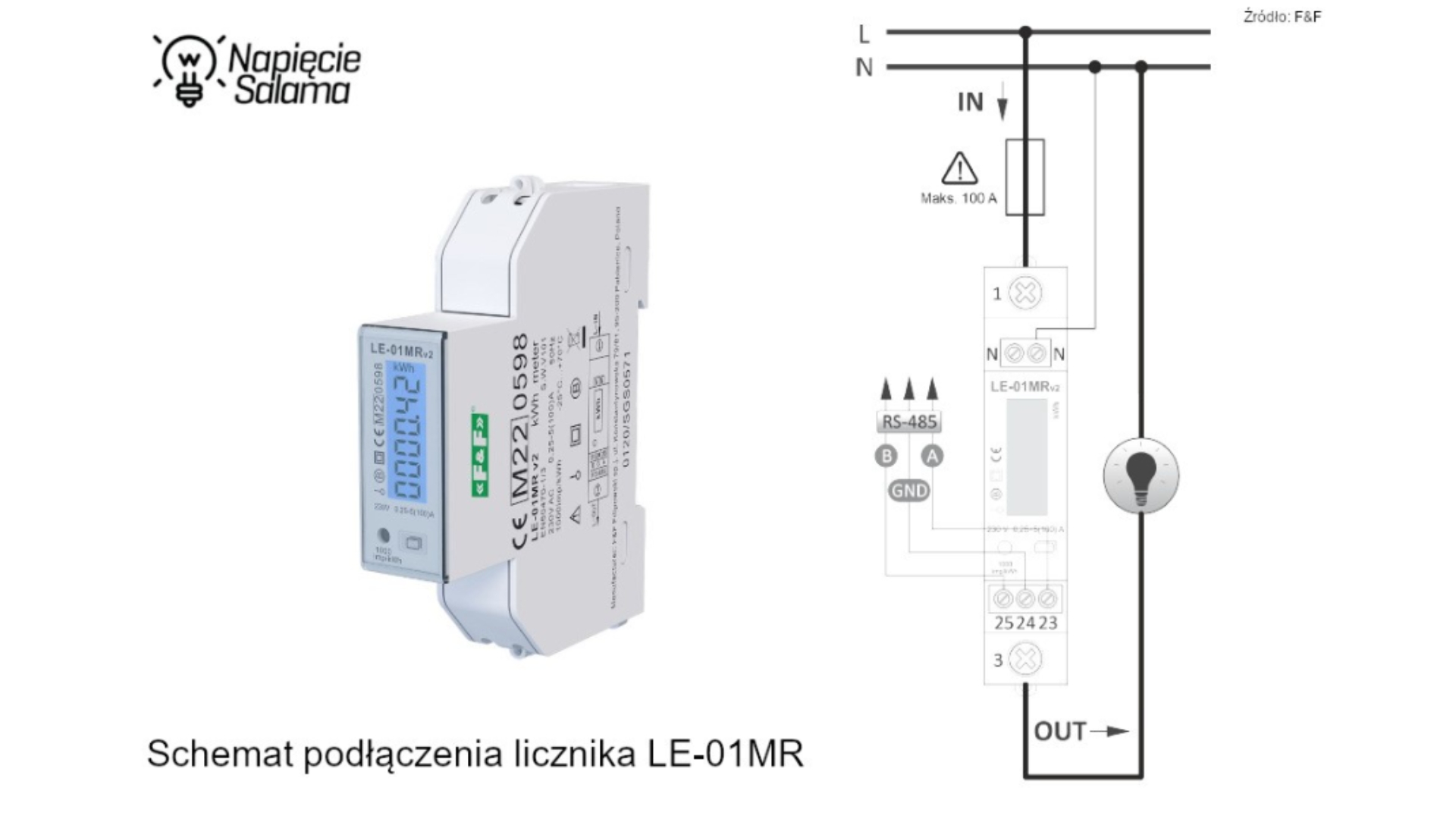

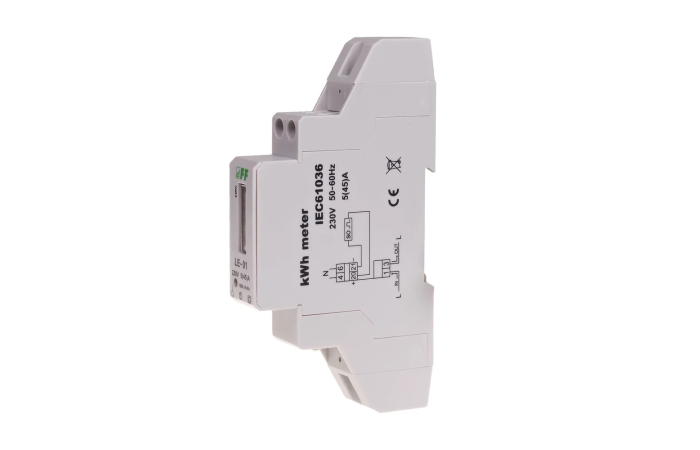

Seria LE-01 została opracowana z myślą o pomiarach energii w instalacjach jednofazowych oraz w pojedynczych obwodach jednofazowych występujących w systemach trójfazowych. W zależności od wymagań można wybrać modele oferujące różne funkcje komunikacyjne i zakres monitorowanych parametrów.

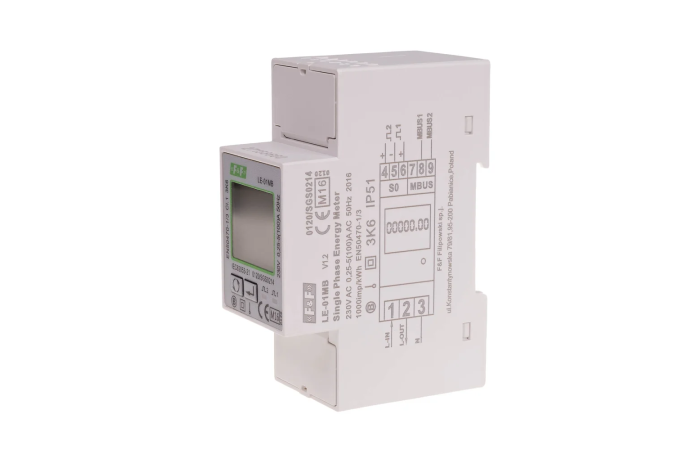

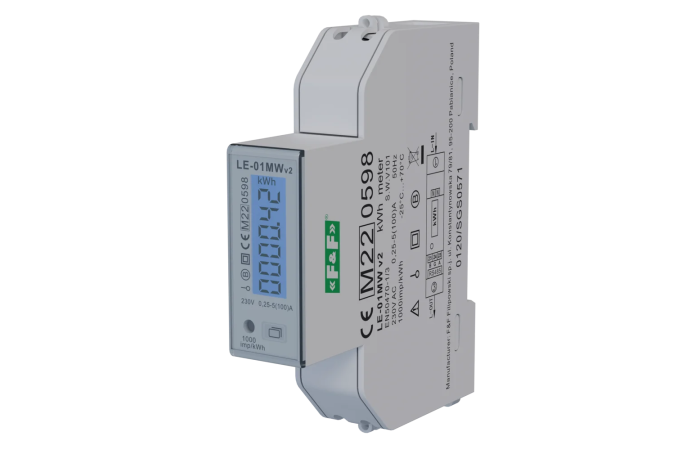

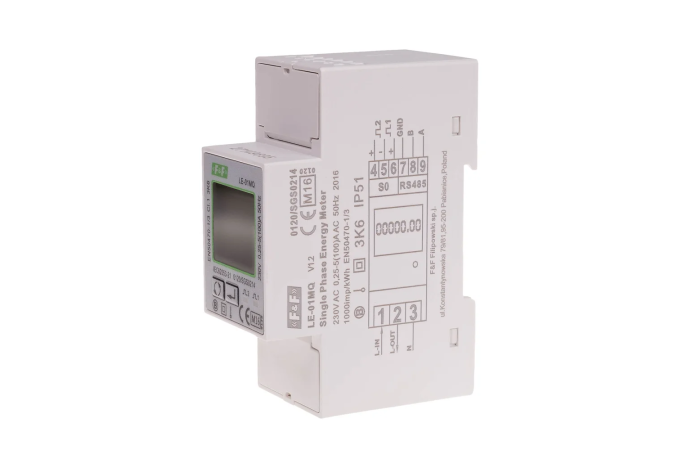

Dostępne warianty obejmują urządzenia współpracujące z protokołami Modbus i M-Bus, liczniki dwukierunkowe, modele posiadające certyfikację MID oraz urządzenia umożliwiające pomiar energii czynnej i biernej, mocy, napięcia, prądu, częstotliwości czy współczynnika mocy.

Czy uruchomienie licznika z komunikacją jest skomplikowane?

Wokół liczników komunikacyjnych często pojawia się przekonanie, że ich montaż i konfiguracja są znacznie bardziej wymagające niż w przypadku standardowych urządzeń pomiarowych. W praktyce sposób podłączenia wielu modeli niewiele różni się od klasycznych liczników energii. Dodatkowo możliwość zdalnego odczytu danych znacząco zwiększa funkcjonalność całego systemu.

Dzięki wykorzystaniu protokołów Modbus lub M-Bus urządzenia mogą zostać włączone do wspólnej magistrali komunikacyjnej, z której dane są odczytywane lokalnie lub zdalnie przez systemy nadzorujące.

Trójfazowe liczniki energii do instalacji AC

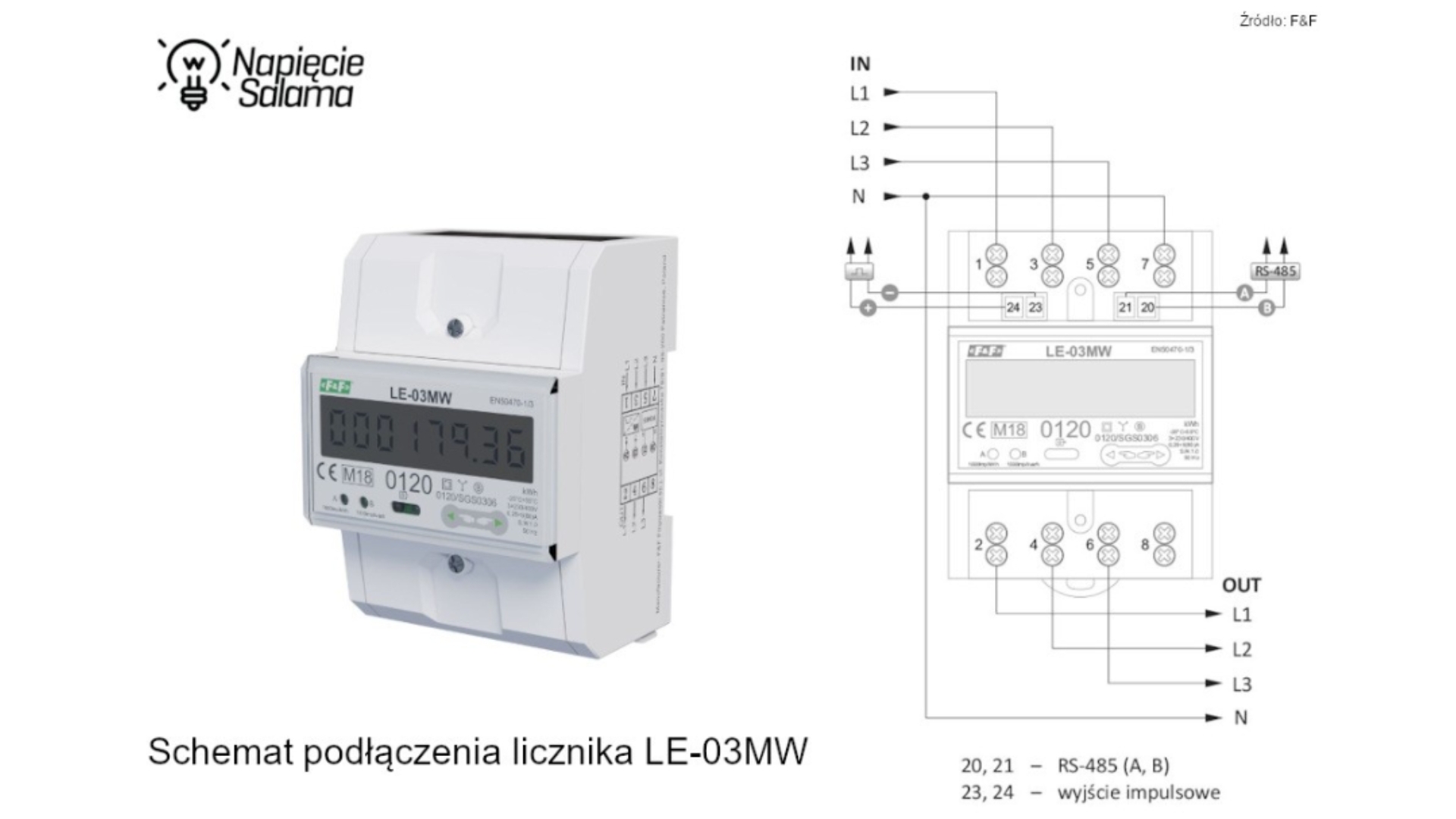

W instalacjach trójfazowych zastosowanie znajdują urządzenia z serii LE-03. Oferta obejmuje liczniki przeznaczone do pomiarów bezpośrednich, półpośrednich oraz pośrednich, dzięki czemu możliwe jest dobranie rozwiązania odpowiedniego zarówno dla mniejszych instalacji, jak i obiektów o dużych obciążeniach.

W zależności od modelu dostępna jest komunikacja Modbus, M-Bus lub Ethernet, a także funkcje pomiaru energii czynnej i biernej, mocy, napięcia, prądu, częstotliwości czy współczynnika mocy. Wybrane wersje posiadają również certyfikację MID oraz funkcję podświetlenia wyświetlacza.

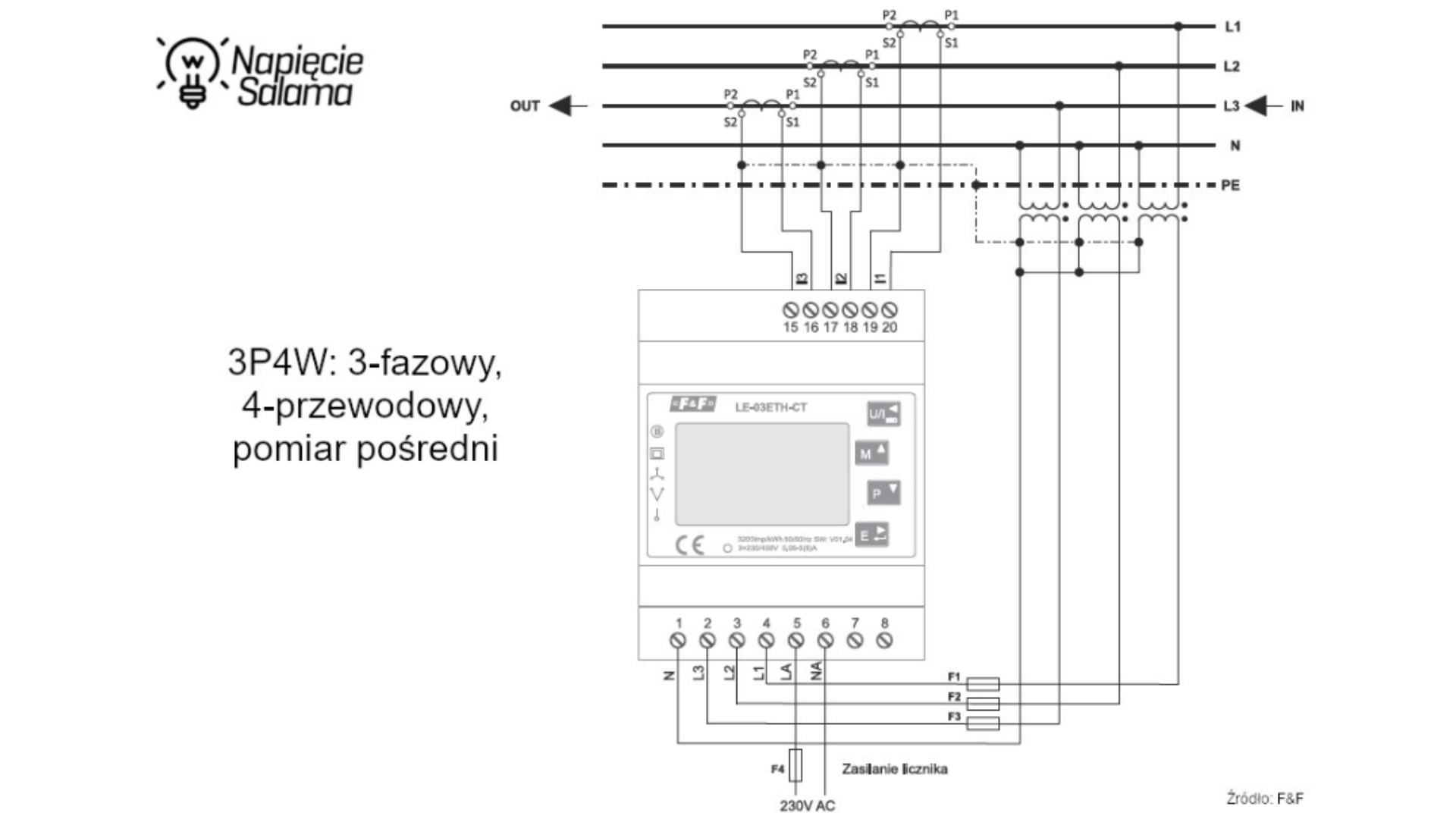

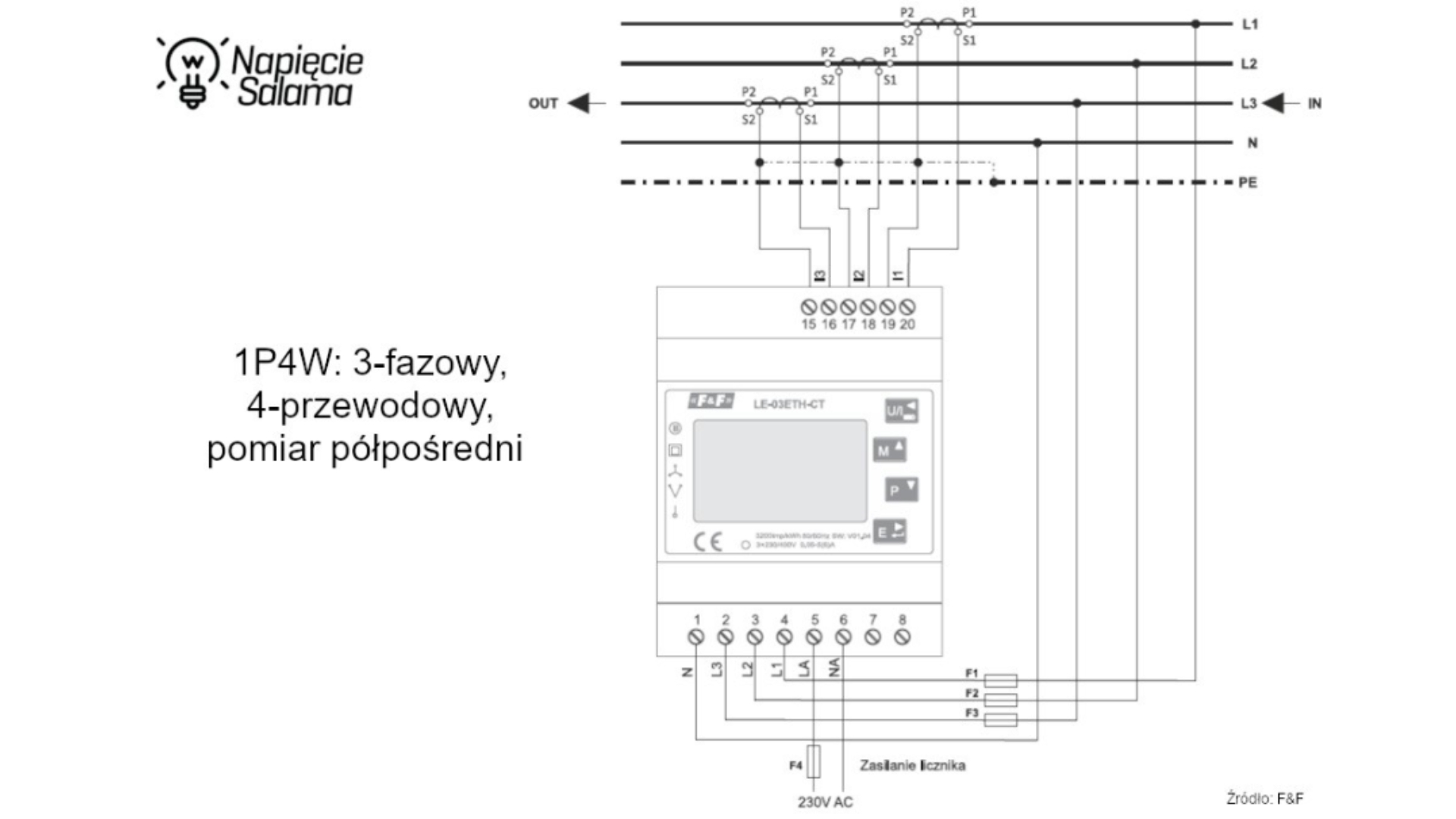

Porównanie sposobów podłączenia liczników dla pomiarów bezpośrednich, półpośrednich i pośrednich pozwala łatwo zauważyć różnice wynikające głównie z zastosowania przekładników prądowych i specyfiki danej instalacji.

Pomiar energii w instalacjach DC do 1000 V

Rosnąca popularność fotowoltaiki, magazynów energii oraz infrastruktury ładowania pojazdów elektrycznych zwiększa zapotrzebowanie na urządzenia przeznaczone do pracy w obwodach prądu stałego.

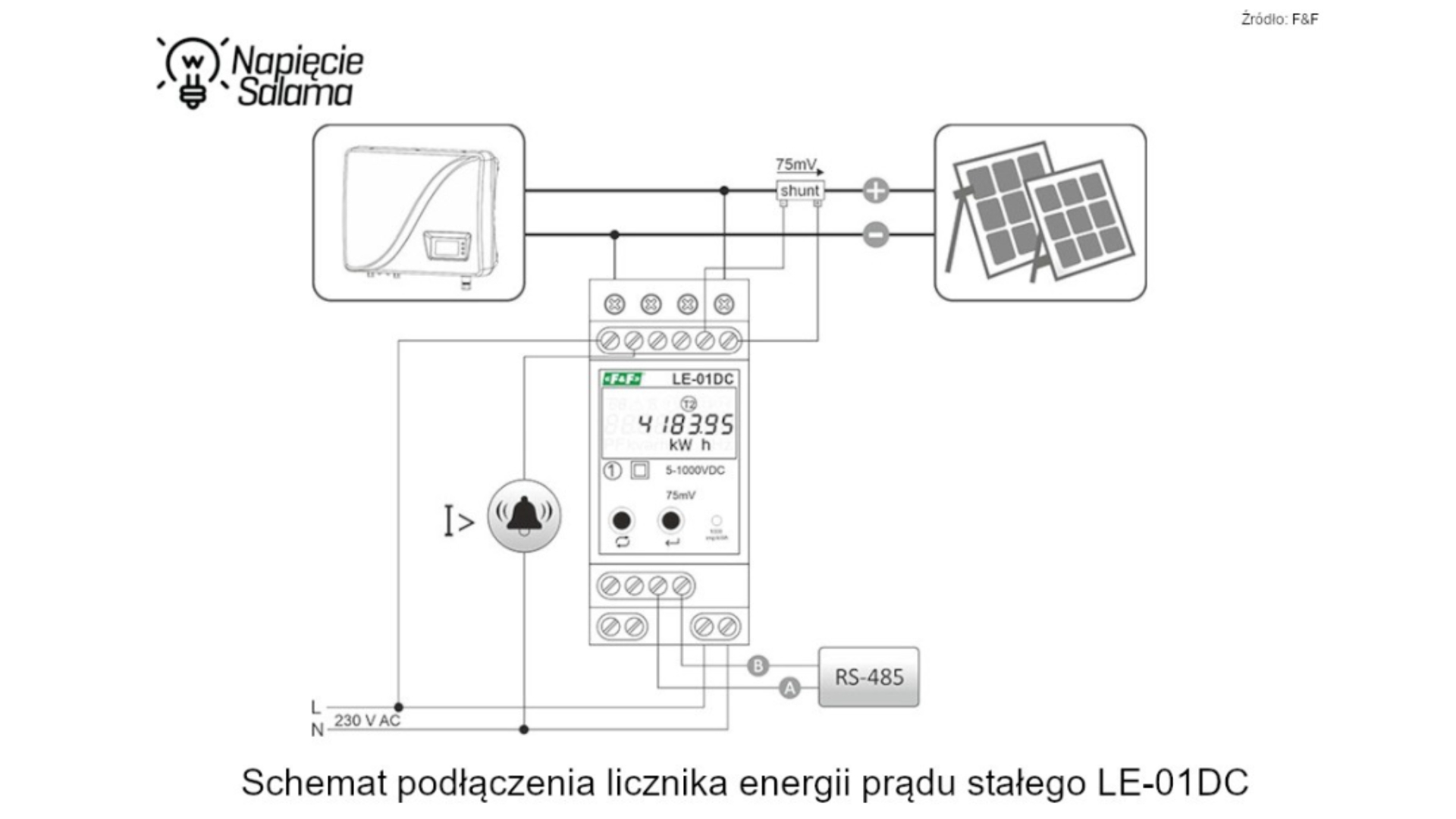

Licznik LE-01DC umożliwia dwukierunkowy pomiar napięcia do 1000 V DC oraz prądu sięgającego 2000 A. Tak wysokie wartości są mierzone z wykorzystaniem bocznika, co pozwala na skuteczne monitorowanie przepływu energii w wymagających aplikacjach. Dane te mogą stanowić podstawę do optymalizacji pracy magazynów energii oraz innych systemów DC.

Konwertery – niezbędny element integracji systemów

W praktycznych zastosowaniach często zachodzi potrzeba połączenia urządzeń wykorzystujących różne standardy komunikacyjne. W takich sytuacjach pomocne są konwertery umożliwiające integrację sieci RS-485 z Ethernetem, sieciami komórkowymi lub Wi-Fi.

CN-USB-485

Konwerter przeznaczony do diagnostyki i konfiguracji urządzeń pracujących w standardzie Modbus RTU. Umożliwia podłączenie magistrali RS-485 bezpośrednio do komputera za pośrednictwem portu USB.

CN-ETH-485

Urządzenie konwertujące Modbus RTU na Modbus TCP. Dzięki temu możliwa jest współpraca liczników z systemami BMS i SCADA wykorzystującymi sieć Ethernet. Dodatkową zaletą jest separacja galwaniczna chroniąca instalację przed zakłóceniami.

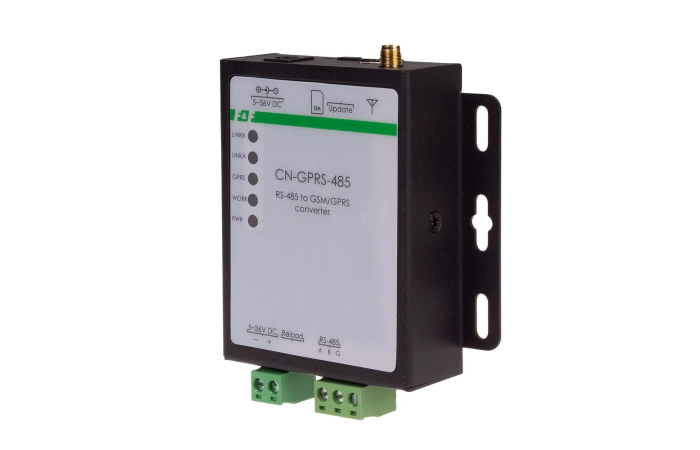

CN-GPRS-485

Rozwiązanie umożliwiające zdalny odczyt danych za pośrednictwem sieci komórkowej. Szczególnie dobrze sprawdza się w lokalizacjach pozbawionych infrastruktury przewodowej. Do działania wymagana jest aktywna karta SIM.

EW-11A

Konwerter pozwalający na komunikację pomiędzy magistralą RS-485 a siecią Wi-Fi. Obsługuje protokoły TCP, UDP oraz Modbus TCP, ułatwiając integrację urządzeń z systemami zarządzania.

Akcesoria wspierające stabilną komunikację

Niezawodność systemu pomiarowego zależy nie tylko od liczników i konwerterów, ale również od jakości całej infrastruktury komunikacyjnej.

LT-04

Moduł zapewniający terminację oraz polaryzację magistrali RS-485. Dodatkowo wzmacnia sygnał, poprawiając stabilność transmisji w większych instalacjach.

RM-07

Wzmacniacz i separator galwaniczny przeznaczony do rozbudowanych sieci RS-485. Chroni urządzenia przed zakłóceniami i różnicami potencjałów, jednocześnie zwiększając niezawodność komunikacji.

CN-LEM-3 i CN-RTC-4

CN-LEM-3 umożliwia współpracę na jednej magistrali RS-485 różnych modeli liczników serii LE posiadających odmienne parametry transmisji.

CN-RTC-4 odpowiada za synchronizację czasu pomiędzy urządzeniami pracującymi w jednej sieci, co zwiększa spójność danych wykorzystywanych w raportach i analizach.

Dobre praktyki podczas budowy systemów komunikacyjnych

Aby zapewnić niezawodną pracę magistrali komunikacyjnych, warto przestrzegać kilku podstawowych zasad:

stosować przewody przeznaczone do magistrali RS-485 lub ekranowaną skrętkę w mniejszych instalacjach,
prawidłowo uziemiać ekran przewodów,
unikać topologii gwiazdy w sieciach RS-485 i M-Bus,
prowadzić magistralę liniowo od urządzenia do urządzenia,
stosować rezystory terminujące 120 Ω na obu końcach magistrali RS-485,
przypisywać stałe adresy IP urządzeniom komunikującym się przez Ethernet,
chronić linie komunikacyjne za pomocą ograniczników przepięć,
dbać o bezpieczeństwo sieci poprzez aktualizację oprogramowania oraz wykorzystanie rozwiązań takich jak VLAN i VPN.

Gdzie znaleźć więcej informacji?

Szczegółowe informacje dotyczące liczników energii, konwerterów oraz akcesoriów komunikacyjnych można znaleźć w materiałach producenta F&F. Warto korzystać z pełnych instrukcji obsługi, które zawierają kompletny opis funkcji, parametrów oraz możliwości konfiguracji urządzeń. Pozwala to w pełni wykorzystać potencjał systemu i dobrać rozwiązania najlepiej odpowiadające wymaganiom konkretnej instalacji.
