Różnicówki typu AC – dlaczego przestały być wystarczające?

Wyłączniki różnicowoprądowe typu AC są stosowane w polskich instalacjach elektrycznych od ponad 20 lat. W tym czasie technologia znacząco się rozwinęła, a liczba oraz rodzaj urządzeń elektrycznych używanych w domach diametralnie się zmieniły. Współczesny sprzęt RTV, AGD i elektronika użytkowa wykorzystują zaawansowane układy elektroniczne, które w przypadku awarii mogą generować prądy różnicowe zawierające zarówno składową przemienną AC, jak i stałą DC.

Eaton, wyprzedzając zmieniające się wymagania rynku i przyszłe kierunki rozwoju przepisów, odpowiada na nowe potrzeby nowoczesnych instalacji elektrycznych. Dbając o najwyższy poziom bezpieczeństwa oraz jakość ochrony, oferujemy wyłączniki różnicowoprądowe typu A w nowej, jeszcze bardziej atrakcyjnej cenie.

Więcej produktów

Do czego służy różnicówka?

Wyłącznik różnicowoprądowy (ang. Residual Current Device – RCD), potocznie nazywany „różnicówką”, to urządzenie zabezpieczające, które natychmiast odłącza zasilanie po wykryciu niewielkiego prądu upływowego świadczącego o przepływie prądu do ziemi.

W instalacjach domowych stanowi uzupełniający środek ochrony przeciwporażeniowej. Chroni użytkowników przed porażeniem prądem elektrycznym – szczególnie przy tzw. dotyku pośrednim – oraz ogranicza ryzyko pożaru spowodowanego uszkodzeniem izolacji i powstaniem prądów upływowych.

Warto podkreślić, że wyłącznik RCD nie zastępuje bezpieczników ani wyłączników nadprądowych (MCB). Oba zabezpieczenia pełnią różne funkcje i wzajemnie się uzupełniają.

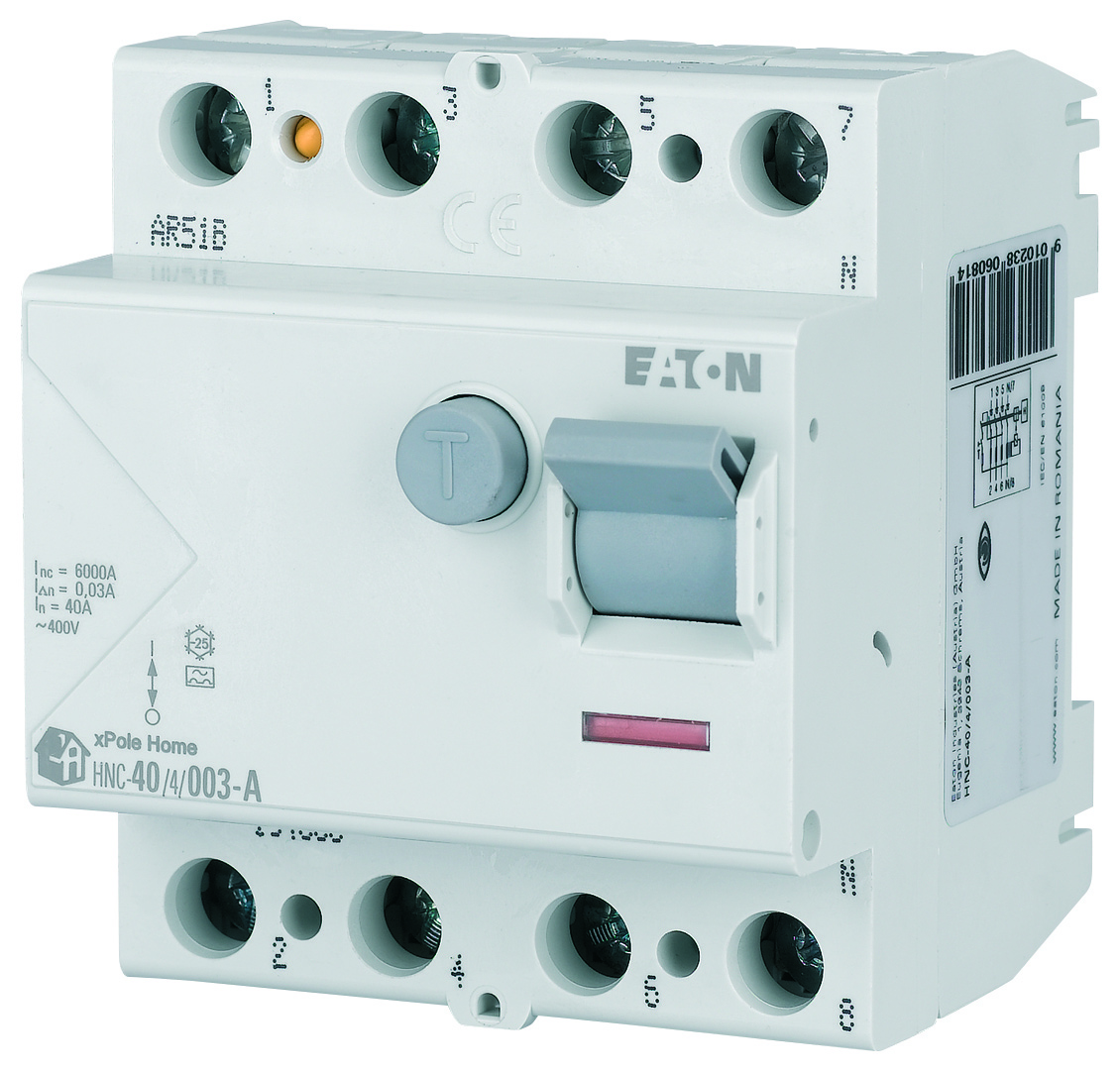

^{Wyłącznik różnicowoprądowy typu A, HNC-40/4/003-A}

Jak działa różnicówka?

Wyłącznik różnicowoprądowy działa na zasadzie pomiaru prądu różnicowego, czyli różnicy pomiędzy prądem wpływającym i wypływającym z chronionego obwodu. Pomiar realizowany jest za pomocą przekładnika Ferrantiego.

Podczas normalnej pracy suma wektorowa prądów płynących przewodami fazowym i neutralnym wynosi zero, zgodnie z I prawem Kirchhoffa. W takiej sytuacji w rdzeniu przekładnika nie powstaje siła elektromotoryczna, cewka wyzwalacza pozostaje nieaktywna, a styki wyłącznika pozostają zamknięte.

Jeżeli jednak dojdzie do uszkodzenia izolacji lub porażenia człowieka, część prądu zaczyna odpływać do ziemi – przez przewód ochronny PE lub ciało człowieka. Powstaje wówczas prąd różnicowy. Po przekroczeniu ustalonego progu zadziałania, np. 30 mA w typowych instalacjach domowych, mechanizm wyłącznika natychmiast rozłącza obwód, odcinając zasilanie.

Jakie typy różnicówek Eaton znajdują się w ofercie?

Typ RCD	Wykrywane prądy różnicowe	Odporność na składową DC	Typowe zastosowanie	Uwagi / ograniczenia
AC	AC sinusoidalny	❌ brak	Proste obwody rezystancyjne (coraz rzadziej)	Nie zalecany w nowoczesnych instalacjach; może nie zadziałać przy urządzeniach elektronicznych
A	AC sinusoidalny + pulsujący DC (jednopołówkowy, ≤ 6 mA DC)	✅ częściowa	Standard w instalacjach domowych (gniazda, oświetlenie)	Skuteczna ochrona przy prądzie przemiennym i ze składową stałą DC
F	Jak typ A + prądy o zmiennej częstotliwości (do ok. 1 kHz), DC do ~10 mA	✅ rozszerzona	Obwody z falownikami jednofazowymi (pralki inwerterowe, pompy ciepła 1‑f)	Lepsza odporność na składową stałą DC niż typy A i reagowanie na mieszane częstotliwości
B	AC, pulsujący DC, wygładzony DC, prądy o wyższych częstotliwościach	✅ pełna	PV, EV, przemienniki, instalacje zasilane z przekształtników	Wymagany, gdy możliwa jest składowa stała DC; najbardzije kompleksowy

^{Tabela 1. Typy wyłączników różnicowoprądowych i ich zastosowania.}

Jakie zagrożenia niesie uszkodzenie domowej elektroniki? Czym jest składowa stała DC?

Składowa stała DC w prądzie różnicowym to niezmienna w czasie część prądu upływu. Najczęściej pojawia się podczas uszkodzenia urządzeń wyposażonych w prostowniki lub falowniki, takich jak zasilacze impulsowe, sprzęt RTV i AGD, instalacje fotowoltaiczne czy ładowarki pojazdów elektrycznych.

Obecność prądu stałego powoduje namagnesowanie rdzenia przekładnika Ferrantiego znajdującego się w wyłączniku RCD, co zmienia jego punkt pracy. W efekcie nawet znaczny prąd upływu o charakterze przemiennym może nie spowodować zadziałania zabezpieczenia, ponieważ czujnik zostaje niejako „oślepiony”.

Z tego względu wyłączniki typu AC, reagujące wyłącznie na sinusoidalny prąd przemienny, nie zapewniają już odpowiedniego poziomu ochrony w większości współczesnych instalacji. Obecnie zaleca się stosowanie co najmniej wyłączników typu A, które wykrywają również pulsujące prądy stałe do około 6 mA. W przypadku większych wartości składowej DC konieczne jest zastosowanie wyłączników typu B.

Jakie są konsekwencje niewłaściwego doboru różnicówki?

Zastosowanie niewłaściwego typu wyłącznika RCD, np. typu AC zamiast A lub B, może spowodować brak odłączenia zasilania podczas awarii. Oznacza to utratę skutecznej ochrony przed porażeniem prądem oraz zwiększenie ryzyka pożaru.

Jednocześnie stosowanie podstawowych wyłączników typu AC w obwodach z dużą liczbą urządzeń energoelektronicznych, takich jak falowniki czy zasilacze impulsowe, może prowadzić do niepotrzebnych wyłączeń podczas normalnej pracy. Wynika to z obecności wyższych harmonicznych i prądów pulsujących, które mogą być błędnie interpretowane jako uszkodzenie.

Wyłączniki typu F i B zostały wyposażone w rozwiązania ograniczające takie zjawiska. Zapewniają one większą odporność na zakłócenia oraz wyższą skuteczność działania w sytuacjach rzeczywistego zagrożenia.

Co mówią przepisy i normy?

Coraz więcej organizacji normalizacyjnych oraz instytucji związanych z elektroenergetyką zaleca, a w niektórych przypadkach wymaga, stosowania wyłączników różnicowoprądowych typu A zarówno w instalacjach domowych, jak i przemysłowych.

Przykładowo:

norma IEC 60755 wskazuje, że wyłączniki typu AC mogą nie zapewniać odpowiedniej ochrony w przypadku urządzeń z zasilaniem nieliniowym,
w Niemczech i Austrii od kilku lat obowiązuje zakaz stosowania wyłączników typu AC w nowych instalacjach domowych,
w Wielkiej Brytanii IET (Institution of Engineering and Technology) rekomenduje stosowanie wyłączników typu A w większości obwodów zasilających urządzenia elektroniczne.

Najpopularniejsze wyłączniki różnicowoprądowe Eaton

	Typ AC		Typ A
	Typ AC		Typ A
Wykonanie	Nr kat	Typ	Nr kat	Typ

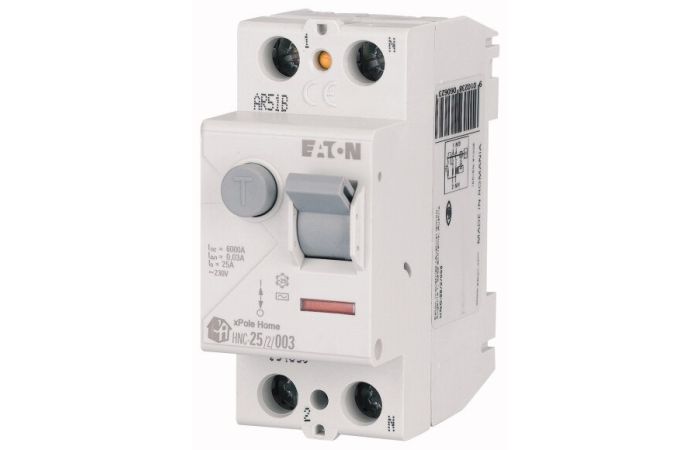

25A 1+N 30mA	194690	HNC-25/2/003	194684	HNC-25/2/003-A
40A 1+N 30mA	194691	HNC-40/2/003	194685	HNC-40/2/003-A
63A 1+N 30mA	194692	HNC-63/2/003	194686	HNC-63/2/003-A

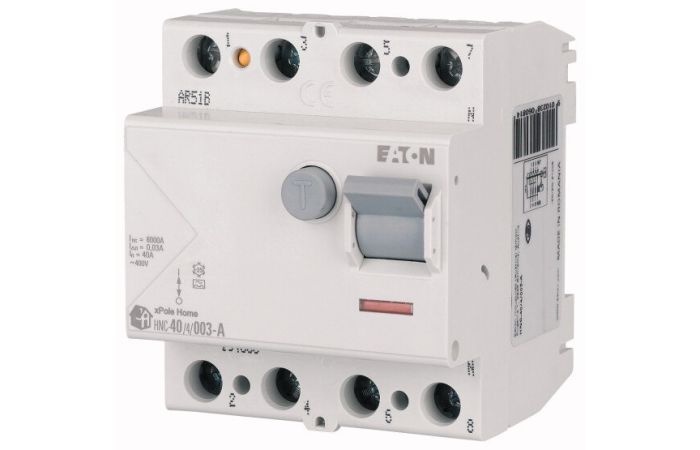

25A 3+N 30mA	194693	HNC-25/4/003	194687	HNC-25/4/003-A
40A 3+N 30mA	194694	HNC-40/4/003	194688	HNC-40/4/003-A

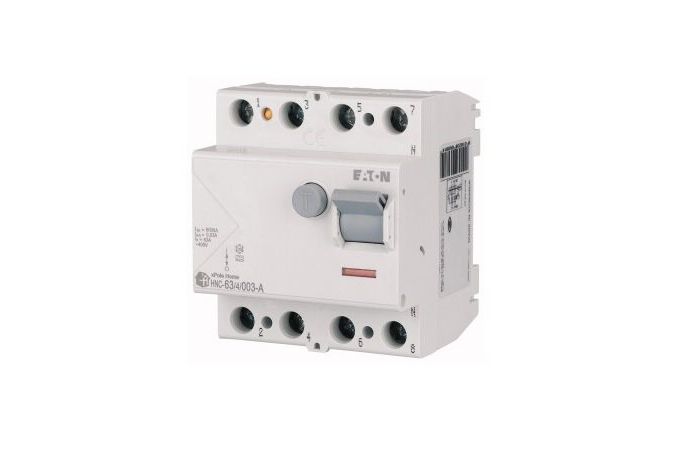

63A 3+N 30mA	194695	HNC-63/4/003	194689	HNC-63/4/003-A

^{Tabela 2. Najpopularniejsze wyłącznik różnicowoprądowych}

Podsumowanie

Wyłączniki różnicowoprądowe typu AC przez wiele lat były standardowym rozwiązaniem w instalacjach domowych. Rozwój elektroniki oraz coraz większa liczba urządzeń wyposażonych w zasilacze impulsowe, falowniki, instalacje fotowoltaiczne czy ładowarki samochodów elektrycznych sprawiły jednak, że nie odpowiadają już w pełni wymaganiom współczesnych instalacji.

W przypadku awarii takich urządzeń mogą pojawiać się prądy różnicowe zawierające składową stałą DC, której wyłączniki typu AC nie wykrywają z odpowiednią skutecznością.

Dlatego w nowych oraz modernizowanych instalacjach zaleca się stosowanie co najmniej wyłączników typu A, które zapewniają wyższy poziom bezpieczeństwa i skuteczniejszą ochronę współczesnych odbiorników energii. W bardziej wymagających zastosowaniach, takich jak instalacje fotowoltaiczne, ładowarki pojazdów elektrycznych czy układy z przemiennikami częstotliwości, odpowiednim rozwiązaniem są wyłączniki typu F lub B.

Eaton odpowiada na te zmiany technologiczne i rosnące wymagania w zakresie bezpieczeństwa, promując wyłączniki różnicowoprądowe typu A jako nowy standard ochrony instalacji elektrycznych oraz oferując je w jeszcze bardziej atrakcyjnej cenie.
