Rozłącznik Compact INS INV, INV160 160A 3P | 31164 Schneider Electric

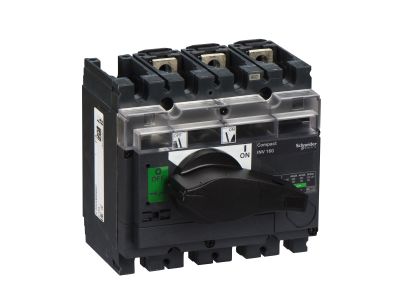

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1532464
EAN
3303430311645
Kod Producenta
31164
Dodaj do porównania
Rozłącznik Compact INS INV, INV160 160A 3P

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Compact INV160 to 3-biegunowy, nieautomatyczny rozłącznik z widoczną przerwą i czarnym uchwytem obrotowym. Nadaje się do izolacji ze wskaźnikiem pozytywnego kontaktu, zgodnie z normami IEC 60947-1 i IEC60947-3. Prąd roboczy wynosi 160 A przy 415VAC w kategoriach AC21A, AC22A i AC23A. Napięcie znamionowe wynosi 690VAC 50/60Hz lub 250VDC. Gama Compact INV umożliwia widoczne zerwanie głównych styków przez przezroczystą osłonę. Czarny uchwyt obrotowy został zaprojektowany tak, aby zapewnić łatwą obsługę i wysoką wydajność przy przerwie prądowej. Compact INV160 to przednie urządzenie poziomu izolacji klasy II zgodne z normą IEC 60664.

  • Producent Schneider Electric
  • Wymiary 0.14m x 0.17m x 0.16m
  • Seria producenta Compaxt NSX, INS, INV, Fupact
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Nie
  • Jako przełącznik nawrotny Nie
  • Liczba łączników 1
  • Maksymalne znamionowe napięcie pracy Ue AC 690 V
  • Znamionowy prąd ciągły Iu 160 A
  • Znamionowy prąd ciągły dla AC-23 160 A
  • Znamionowy prąd ciągły dla AC-21 160 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 8.5 kA
  • Znamionowa moc pracy dla AC-23 75 kW
  • Znamionowy warunkowy prąd zwarciowy Iq 30 kA
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Nie
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Tak
  • Do montażu tablicowego 4-otworowego Tak
  • Do montażu czołowego centralnie Tak
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Nie
  • Kolor elementu sterowniczego Czarny
  • Rodzaj elementu wykonawczego Długa rączka obrotowa
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP40
  • Znamionowe napięcie pracy 690 - 690 V
  • Liczba styków pomocniczych przełącznych 2
  • Szerokość 140 mm
  • Wysokość 136 mm
  • Głębokość 96 mm
