Rozłącznik EasyPact CVS160NA, 160A 3P, Compact CVS | LV516425 Schneider Electric

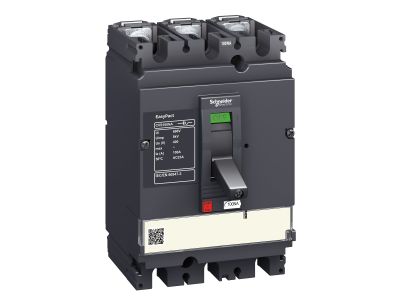

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1079763
EAN
3606480230042
Kod Producenta
LV516425
Rozłącznik EasyPact CVS160NA, 160A 3P, Compact CVS

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Urządzenie to jest odłącznikiem przełączającym o natężeniu 160 A z serii EasyPact CVS160. Prąd roboczy (Ie) wynosi 160 A zarówno w przypadku kategorii użytkowania AC22, jak i AC23. Znamionowy prąd krótkotrwały (Icw) wynosi 2500 A (1 s). Urządzenie jest dostępne w wersji 3-biegunowej bez zabezpieczenia wyzwalającego. Spełnia ono wymagania normy EN/IEC 60947-3 dotyczącej wyłączników odłączających. Urządzenie posiada certyfikat dopuszczający do eksploatacji w środowisku o stopniu zanieczyszczenia III, zgodnie z normami IEC 60947-1 i IEC 60664-1, oraz spełnia wymogi dyrektywy RoHS zawarte w europejskiej dyrektywie środowiskowej WE/2002/95. Można je montować na płycie montażowej lub szynie DIN, a także przez drzwiczki rozdzielnicy klasy II bez obniżania stopnia izolacji rozdzielnicy. Przednia część przełącznika zapewnia stopień ochrony IP40, jednak w przypadku wyposażenia go w przedłużony uchwyt obrotowy uzyskuje się dodatkowy stopień ochrony IP54 dla tego uchwytu. Seria ta posiada gniazda dla elementów pomocniczych sterowania (MN/MX), które sygnalizują stan styków. Stałe wymiary to: szerokość 140 mm, wysokość 255 mm, głębokość 110 mm.

  • Producent Schneider Electric
  • Wymiary 0.115m x 0.14m x 0.19m
  • Seria producenta Easypact CVS
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Nie
  • Jako rozłącznik bezpieczeństwa Nie
  • Jako wyłącznik awaryjny Nie
  • Jako przełącznik nawrotny Nie
  • Maksymalne znamionowe napięcie pracy Ue AC 440 V
  • Znamionowy prąd ciągły Iu 160 A
  • Znamionowy wytrzymywany prąd krótkotrwały Icw 2.5 kA
  • Znamionowy warunkowy prąd zwarciowy Iq 3.6 kA
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny wyzwalacz napięciowy Nie
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na płycie Nie
  • Do montażu tablicowego 4-otworowego Tak
  • Do montażu czołowego centralnie Tak
  • Do instalacji w tablicach rozdzielczych Tak
  • Do montażu pośredniego Tak
  • Kolor elementu sterowniczego Czarny
  • Rodzaj elementu wykonawczego Przełącznik
  • Z mechanizmem ryglującym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Stopień ochrony (IP) strony czołowej IP40
  • Liczba łączników 1
  • Znamionowe napięcie pracy 220 - 440 V
  • Znamionowy prąd ciągły dla AC-23 160 A
  • Liczba styków pomocniczych przełącznych 4
  • Szerokość 105 mm
  • Wysokość 161 mm
  • Głębokość 86 mm
