Rozłącznik modułowy 80A 3P 400V SV 380 | 002423315 ETI

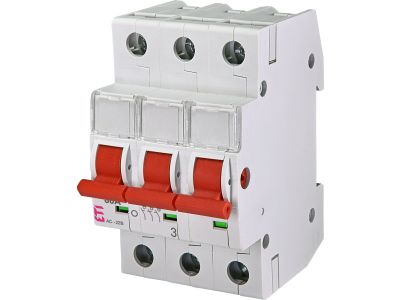

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eti
Kod
1203837
EAN
3838895411550
Kod Producenta
002423315
Rozłącznik modułowy 80A 3P 400V SV 380

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: SV 380

Opis produktu

Rozłącznik izolacyjny modułowy SV 380 służy jako wyłącznik główny w rozdzielnicach mieszkaniowych i przemysłowych. Ma 3 bieguny, prąd znamionowy 80 A i napięcie znamionowe 400 V AC. Nie ma wbudowanego zabezpieczenia nadprądowego.

Korzyści dla użytkownika

  • Miejsce na etykietę numeru obwodu: ułatwia oznaczenie obwodu, w którym pracuje rozłącznik.

Podstawowe cechy i dane techniczne

  • Liczba biegunów: 3
  • Prąd znamionowy: 80 A
  • Napięcie znamionowe: 400 V AC
  • Kategoria pracy: AC-23B
  • Napięcie znamionowe izolacji: 1000 V AC
  • Warunkowa znamionowa obciążalność zwarciowa (AC): 4 kA z wkładką topikową 100 A gG
  • Zwarciowa zdolność załączania Icm: 2,2 kA
  • Największa obciążalność prądowa krótkotrwała Icw (1 s): 1500 A
  • Maksymalny przekrój przewodu przyłączanego: 50 mm²
  • Temperatura pracy otoczenia: od -25°C do +55°C

Przeznaczenie i zastosowanie

Rozłącznik izolacyjny modułowy SV 380 może pracować także jako indywidualny łącznik w instalacjach elektroenergetycznych. Nie ma wbudowanego zabezpieczenia nadprądowego.

Standardy i zgodność

  • Normy: PN-IEC 60947-3, PN-EN 60947-3

FAQ

Czy rozłącznik SV 380 ma zabezpieczenie nadprądowe?

Nie. Rozłącznik izolacyjny SV 380 nie ma wbudowanego zabezpieczenia nadprądowego.

Co oznacza kategoria pracy AC-23B przy rozłączniku SV 380?

AC-23B to kategoria użytkowania łączników do łączenia silników lub innych obciążeń silnie indukcyjnych przy rzadkich operacjach. To ogólne objaśnienie kategorii, a nie dodatkowa informacja o warunkach zastosowania SV 380.

Jaki maksymalny przekrój przewodu można przyłączyć do rozłącznika SV 380?

Maksymalny przekrój przewodu przyłączanego do rozłącznika SV 380 wynosi 50 mm².

  • Producent Eti
  • Wymiary 0.053m x 0.072m x 0.089m
  • Seria producenta EVE
Rozłącznik izolacyjny (AC)
  • Jako rozłącznik główny Tak
  • Jako rozłącznik remontowy Tak
  • Jako rozłącznik bezpieczeństwa Tak
  • Jako wyłącznik awaryjny Tak
  • Maksymalne znamionowe napięcie pracy Ue AC 400 V
  • Znamionowy prąd ciągły Iu 80 A
  • Znamionowy warunkowy prąd zwarciowy Iq 4 kA
  • Liczba biegunów 3
  • Opcjonalny napęd silnikowy Nie
  • Wbudowany napęd silnikowy Nie
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do instalacji w tablicach rozdzielczych Tak
  • Rodzaj elementu wykonawczego Dźwignia
  • Z mechanizmem ryglującym Nie
  • Rodzaj podłączenia styków głównych Zacisk ramowy
  • Stopień ochrony (IP) strony czołowej IP20
