Styk sygnalizacyjny iSD 2-100 mA | A9A26916 Schneider Electric

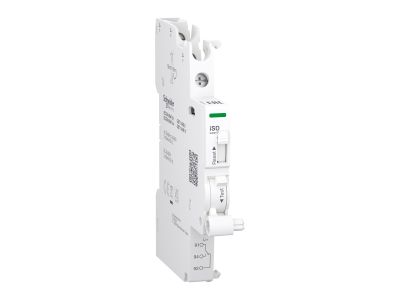

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1661678
EAN
3606482129177
Kod Producenta
A9A26916
Styk sygnalizacyjny iSD 2-100 mA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Ten moduł pomocniczy Acti9 stanowi modułowy styk awaryjny, służący do zdalnego sygnalizowania wyłączenia w przypadku awarii powiązanego urządzenia do sterownika logicznego (PLC). Prąd znamionowy (In) wynosi od 2 mA do 100 mA przy częstotliwości roboczej od 50 Hz do 60 Hz i napięciu od 24 V AC do 240 V AC oraz od 2 mA do 100 mA przy napięciu od 24 V DC do 220 V DC. Urządzenie posiada przełącznik jednopozycyjny ze stykami typu 1 C/O. Urządzenie jest przeznaczone do nowych lub modernizowanych instalacji w małych obiektach komercyjnych, budynkach o znaczeniu krytycznym, placówkach opieki zdrowotnej, przemyśle, centrach danych oraz infrastrukturze. Ten styk awaryjny jest kompatybilny z seriami Acti9, takimi jak podwójne zaciski iC60 i podwójne zaciski iID. Symbol iSD służy jako skrót nazwy urządzenia lub kod kompatybilności. Na produkcie znajduje się wskaźnik mechaniczny służący do sygnalizacji (lokalnej). Posiada on połączenie za pomocą zacisku śrubowego w górnej części. Podłączenie umożliwia zastosowanie sztywnego kabla miedzianego. Przekrój kabla mieści się w zakresie od 1 mm² do 4 mm². Skrót iSD służy jako skrócona nazwa urządzenia lub kod kompatybilności. Na produkcie znajduje się wskaźnik mechaniczny służący do sygnalizacji (lokalnej). W górnej części znajduje się zacisk śrubowy. Podłączenie umożliwia zastosowanie sztywnego kabla miedzianego. Przekrój kabla mieści się w zakresie od 1 mm² do 4 mm². W górnej części znajduje się zacisk śrubowy. Złącze umożliwia podłączenie giętkiego kabla miedzianego. Przekrój kabla wynosi od 0,5 mm² do 2,5 mm². Posiada ono w górnej części zacisk śrubowy. Złącze umożliwia podłączenie sztywnych kabli miedzianych (2 kable). Przekrój kabla wynosi 2,5 mm². Posiada ono w górnej części zacisk śrubowy. Złącze umożliwia podłączenie giętkich kabli miedzianych z tulejkami (2 kable). Przekrój przyłączeniowy wynosi 1,5 mm². Znamionowe napięcie izolacji (Ui) wynosi do 500 V. Znamionowe napięcie impulsowe (Uimp) wynosi 4 kV. Szerokość w odstępach co 9 mm wynosi 1. Wymiary wynoszą (szer.) 9 mm x (wys.) 86 mm x (gł.) 73 mm. Kolor produktu to biały (RAL 9003). Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji to obróbka 2. Moment dokręcania połączenia wynosi 1 N·m (górna część) dla śrubokręta typu PZ1. Zgodnie z normą IEC 60529 stopień ochrony IP wynosi IP20. Temperatura robocza wynosi od -25°C do +70°C. Temperatura przechowywania wynosi od -40°C do +85°C. Produkt ten jest zgodny z normami EN/IEC 60947-5-1 oraz EN/IEC 60947-5-4. Produkt posiada certyfikaty LCIE, ASEFA, KEMA oraz ASTA.

  • Producent Schneider Electric
Wyposażenie dodatkowe do aparatury modułowej
  • Do montażu z Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
  • Rodzaj wyposażenia dodatkowego Styk pomocniczy
  • Montowane fabrycznie Tak
  • Liczba styków przełącznych 1
  • Liczba styków sygnalizacji błędu 1
  • Znamionowy prąd załączania 0.002 A
  • Napięcie znamionowe 240 V
  • Rodzaj napięcia sterowania AC/DC
  • Z samotestem prądu różnicowego Nie
  • Do maks. liczby styków głównych (ogółem) 4
  • Do maks. prądu styków głównych 63 A
  • Funkcja Styk pomocniczy
  • Szerokość wyrażona liczbą modułów 0.5
  • Rodzaj napięcia AC/DC
