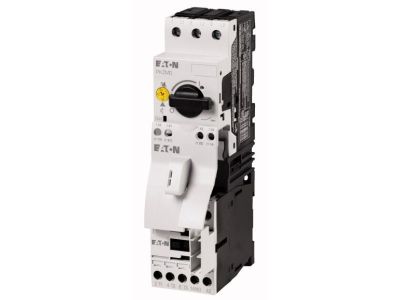

Układ rozruchu bezpośredniego MSC-D-12-M12(24VDC) MSC-D | 283167 Eaton

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Eaton

Producent

Eaton

Kod

1178063

EAN

4015082831677

Kod Producenta

283167

Układ rozruchu bezpośredniego MSC-D-12-M12(24VDC) MSC-D

Informacja o Produkcie

Alternatywny kod produktu: MSC-D-12-M12(24VDC)

Rozrusznik silnikowy DOL, Urządzenie podstawowe: MSC, Uwagi: Nadaje się również do silników o klasie sprawności IE3., Urządzenia gotowe do IE3 można rozpoznać po logo na opakowaniu., Dane znamionowe silnika Parametry silnika AC-3 380 V 400 V 415 V: P= 5,5 kW, Zakres nastaw wyzwalaczy przeciążeniowych: Ir= 8 - 12 A, Koordynacja: Rodzaj koordynacji „1”, Napięcie sterujące: 24 V DC, DC, Normy: IEC/EN 60947-4-1, VDE 0660

Producent Eaton
Wymiary 0.045m x 0.18m x 0.095m
Seria producenta MSC-D

Układ rozruchowy silnika

Rodzaj układu rozruchowego Rozruch bezpośredni
Z wyzwalaczem zwarciowym Tak
Znamionowe napięcie sterowania Us dla DC 24 - 24
Rodzaj napięcia sterowania DC
Znamionowa moc pracy dla AC-3 3 kW
Znamionowa moc pracy dla AC-3 5.5 kW
Znamionowy prąd pracy Ie 11.3 A
Znamionowy prąd pracy dla AC-3 12 A
Zakres nastawy wyzwalacza przeciążeniowego 8 - 12
Liczba styków pomocniczych zwiernych 1
Maksymalna temperatura otoczenia 60 °C
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa Tak
Klasa wyzwalania KLASA 10
Rodzaj podłączenia styków głównych Połączenie śrubowe
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania Połączenie śrubowe
Nadaje się do montażu na szynie montażowej Tak
Z transformatorem Nie
Do wyłączania awaryjnego Nie
Koordynacja zgodnie z IEC 60947-4-3 Klasa 1
Możliwość zewnętrznego kasowania Nie
Z bezpiecznikiem Nie
Stopień ochrony (IP) IP20
Stopień ochrony (NEMA) Inne
Obsługa protokołu TCP/IP Nie
Obsługa protokołu PROFIBUS Nie
Obsługa protokołu CAN Nie
Obsługa protokołu INTERBUS Nie
Obsługa protokołu ASI Nie
Obsługa protokołu Modbus Nie
Obsługa protokołu Data-Highway Nie
Obsługa protokołu DeviceNet Nie
Obsługa protokołu SUCONET Nie
Obsługa protokołu LON Nie
Obsługa protokołu PROFINET IO Nie
Obsługa protokołu PROFINET CBA Nie
Obsługa protokołu SERCOS Nie
Obsługa protokołu Foundation Fieldbus Nie
Obsługa protokołu EtherNet/IP Nie
Obsługa protokołu AS-Interface Safety at Work Nie
Obsługa protokołu DeviceNet Safety Nie
Obsługa protokołu INTERBUS-Safety Nie
Obsługa protokołu PROFIsafe Nie
Obsługa protokołu SafetyBUS p Nie
Obsługa innych protokołów Nie
Szerokość 45 mm
Wysokość 180 mm
Głębokość 95 mm
