Wyłącznik ComPacT NSX, 250R, Mic2.2 100A 4P, 200kA | C25R42D100 Schneider Electric

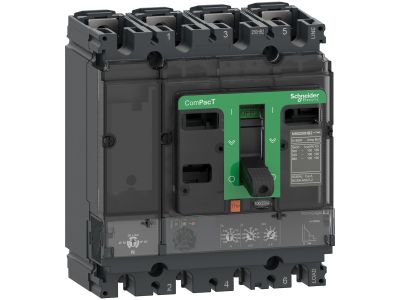

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545983
EAN
3606482001190
Kod Producenta
C25R42D100
Dodaj do porównania
Wyłącznik ComPacT NSX, 250R, Mic2.2 100A 4P, 200kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

  • Producent Schneider Electric
  • Wymiary 0.15m x 0.14m x 0.2m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 100 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 200 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 40 - 100 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 60 - 1000 A
  • Zakres nastawy wyzwalacza zwarciowego 1500 - 1500 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 4
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 70.4 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie

Do pobrania

Karta katalogowa.pdf (289.39 kB)
Karta charakterystyki.pdf (336.82 kB)
Instrukcja Techniczna.pdf (13.79 MB)
Deklaracja zgodności CE.pdf (373.85 kB)
Dodatkowe informacje.pdf (343.19 kB)
