Wyłącznik ComPacT NSX, 250R, Mic5.2E 100A 4P, 200kA | C25R45E100 Schneider Electric

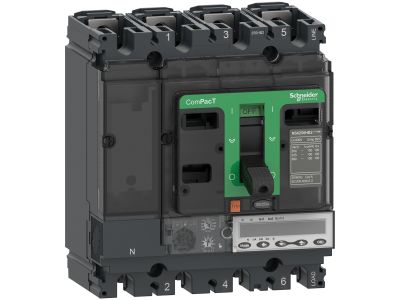

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545999
EAN
3606482001244
Kod Producenta
C25R45E100
Wyłącznik ComPacT NSX, 250R, Mic5.2E 100A 4P, 200kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX250R to kompletny, stały wyłącznik 4P 4d zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 200 kA rms przy napięciu 415 V AC, 50/60 Hz oraz 45 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC, 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 5.2 E o wartości znamionowej 100 A. Moduł wyzwalający MicroLogic 5.2 E zapewnia regulowaną ochronę długotrwałą, krótkotrwałą oraz natychmiastową. MicroLogic 5.2 E posiada wbudowany wyświetlacz umożliwiający precyzyjną regulację ustawień oraz odczyt energii (licznik energii). Ta wersja 4-biegunowa (140 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Spełnia wymagania norm międzynarodowych (IEC 60947), certyfikatów CCC i EAC oraz specyfikacji morskich. ComPacT NSX250R stanowi część architektury EcoStruxure Power firmy Schneider Electric.

  • Producent Schneider Electric
  • Wymiary 0.15m x 0.14m x 0.2m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 100 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 200 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 40 - 100 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 60 - 1000 A
  • Zakres nastawy wyzwalacza zwarciowego 150 - 1500 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 4
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 70.4 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
