Wyłącznik ComPacT NSX, NSX160F Mic2.2, 100A, 3P, 36kA | C16F32D100 Schneider Electric

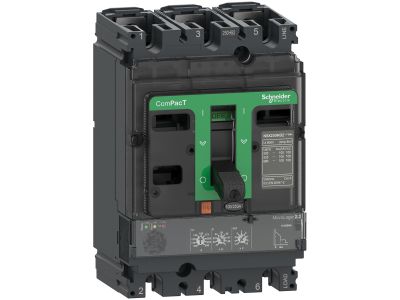

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1474017
EAN
3606481997173
Kod Producenta
C16F32D100
Wyłącznik ComPacT NSX, NSX160F Mic2.2, 100A, 3P, 36kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX160F to kompletny, trójfazowy wyłącznik stały 3P 3d, zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 36 kA rms przy napięciu 415 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC, 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 2.2 o wartości znamionowej 100 A. Moduł wyzwalający MicroLogic 2.2 zapewnia regulowane zabezpieczenia długotrwałe i krótkotrwałe oraz stałe zabezpieczenie natychmiastowe. Ta wersja 3-biegunowa (105 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Spełnia wymagania norm międzynarodowych (IEC 60947), certyfikatów CCC i EAC oraz specyfikacji morskich. ComPacT NSX160F stanowi część architektury EcoStruxure Power firmy Schneider Electric.

  • Producent Schneider Electric
  • Wymiary 0.18m x 0.12m x 0.2m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 100 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 36 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 40 - 100 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 60 - 1000 A
  • Zakres nastawy wyzwalacza zwarciowego 1500 - 1500 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 27.6 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
