Wyłącznik ComPacT NSX100H TM25D 4P, 70kA | C10H4TM025 Schneider Electric

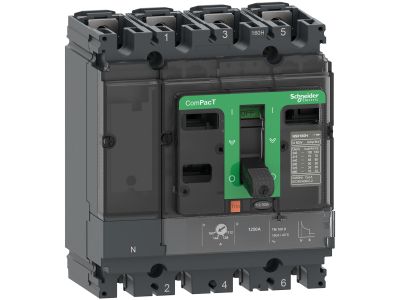

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545706
EAN
3606481998903
Kod Producenta
C10H4TM025
Wyłącznik ComPacT NSX100H TM25D 4P, 70kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX100H to kompletny wyłącznik stały 4P 4d, zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 70 kA rms przy napięciu 415 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC przy częstotliwości 50/60 Hz. Produkt ten wyposażony jest w termomagnetyczny mechanizm wyzwalający (TMD) o wartości znamionowej 25 A. Mechanizm TMD zapewnia regulowaną termiczną ochronę przed przeciążeniem oraz stałą ochronę magnetyczną. Ta wersja 4-biegunowa (140 mm x 161 mm x 86 mm) jest dostępna z szeroką gamą opcjonalnych funkcji i akcesoriów. Urządzenie jest zgodne z normami międzynarodowymi (IEC 60947), certyfikatami CCC i EAC oraz specyfikacjami morskimi. ComPacT NSX100H stanowi część architektury EcoStruxure Power firmy Schneider Electric.

  • Producent Schneider Electric
  • Wymiary 0.17m x 0.15m x 0.19m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 25 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 70 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 17.5 - 25 A
  • Zakres nastawy wyzwalacza zwarciowego 300 - 300 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 4
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 16.04 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
