Wyłącznik kompaktowy TRIP UNIT NSX250 AC 3P3D 250A 2.2 | C2532D250 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

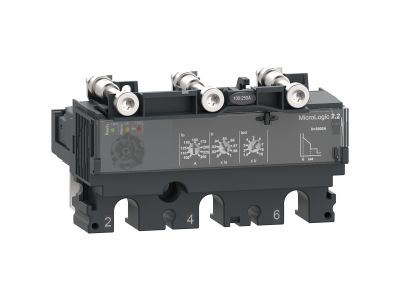

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1433771

EAN

3606481999658

Kod Producenta

C2532D250

Wyłącznik kompaktowy TRIP UNIT NSX250 AC 3P3D 250A 2.2

Informacja o Produkcie

MicroLogic 2.2 to 3-biegunowy elektroniczny wyzwalacz stosowany w wyłącznikach Compact NSX 250. Ta elektroniczna jednostka wyzwalająca o mocy znamionowej 250 A jest optymalnym wyborem dla wszystkich standardowych i specyficznych zastosowań. Posiada regulowaną długotrwałą ochronę przed przeciążeniami. Zapewnia również regulowaną ochronę przed zwarciem i stałą natychmiastową ochronę przed zwarciem. MicroLogic 2.2 sygnalizuje przeciążenie za pomocą diod alarmowych. Zielona dioda LED Ready miga, gdy wyłącznik jest gotowy do wyłączenia. Ten produkt należy do naszej architektury zasilania Ecostruxure, jeśli jest połączony z systemem Powertag NSX i wyłącznikiem Compact NSX.

Producent Schneider Electric
Wymiary 0.096m x 0.065m x 0.113m

Blok wyzwalający wyłącznika

Zakres nastawy wyzwalacza przeciążeniowego 100 - 250 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 3000 A
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 3000 A
Znamionowy prąd ciągły Iu 250 A
Rodzaj napięcia sterowania AC
Znamionowe napięcie sterowania Us dla AC 50 Hz 690 - 690 V
Znamionowe napięcie sterowania Us dla AC 60 Hz 690 - 690 V
Liczba biegunów 3
Rodzaj wyzwalacza zwarciowego Zwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
Rodzaj ochrony silnika Wyzwalacz elektroniczny
Znamionowy prąd załączania 250 A
Ustawienie bieżące: opóźnione zwolnienie zwarcia 150 - 2500 A
Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 3000 - 3000 A
Wymagane zewnętrzne źródło zasilania Nie
Rodzaj napięcia zasilania AC
Napięcie pracy dla AC 50 Hz 690 - 690 V
Napięcie pracy dla AC 60 Hz 690 - 690 V
Szerokość 104.7 mm
Wysokość 59.7 mm
Głębokość 89.4 mm
