Wyłącznik nadprądowy 2P C 6A 10kA, S202M-C6 | 2CDS272001R0064 ABB

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1002384

EAN

4016779550260

Kod Producenta

2CDS272001R0064

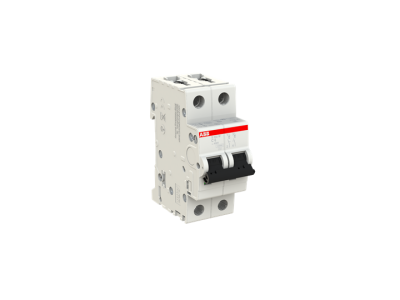

Wyłącznik nadprądowy 2P C 6A 10kA, S202M-C6

Informacja o Produkcie

Alternatywny kod produktu: 2CDS272001R0064

Wyłączniki nadprądowe System pro M compact S200M są ograniczające prąd. Mają dwa różne mechanizmy wyzwalania, opóźniony mechanizm wyzwalania termicznego do ochrony przed przeciążeniem i elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. Są dostępne w różnych charakterystykach (B,C,D,K,Z), konfiguracjach (1P,1P+N,2P,3P,3P+N,4P), zdolnościach wyłączania (do 10 kA przy 230/400 V AC) i prądach znamionowych (do 63A). Wszystkie wyłączniki nadprądowe z serii S200M są zgodne z normami IEC/EN 60898-1 i IEC/EN 609 47-2, co pozwala na stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Styk pomocniczy montowany od dołu można zamontować na S200M, aby zaoszczędzić 50% miejsca.

Producent ABB
Wymiary 0.034m x 0.074m x 0.086m
Seria producenta Wyłączniki nadmiarowo-prądowe STANDARD

Wyłącznik nadprądowy

Charakterystyka wyzwalania C
Liczba biegunów (całkowita) 2
Liczba biegunów chronionych 2
Prąd znamionowy 6 A
Napięcie znamionowe 400 V
Napięcie znamionowe izolacji Ui 440 V
Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 15 kA
Rodzaj napięcia AC/DC
Zakres częstotliwości 50 - 60 Hz
Klasa ograniczenia energii 3
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Nie
Kategoria przepięcia 3
Stopień zanieczyszczenia 3
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 2.0
Głębokość wbudowania 69 mm
Stopień ochrony (IP) IP20
Temperatura otoczenia w warunkach pracy -25 - 55 °C
Przekrój przyłączanego przewodu wielożyłowego 0.75 - 25 mm²
Przekrój przyłączanego przewodu jednodrutowego 0.75 - 35 mm²
Straty mocy 4 W
Montaż podtynkowy Nie
Wykonanie przeciwwybuchowe Nie
