Wyłącznik nadprądowy 2P D 13A 50kA, S802S-D13-R | 2CCS862002R0131 ABB

Przejdź na koniec galerii

Przejdź na początek galerii

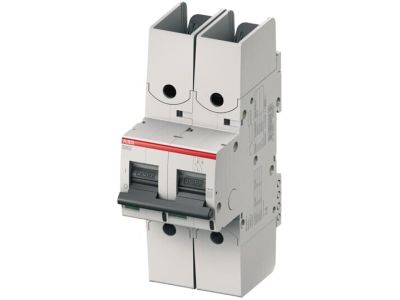

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1244719

EAN

7612271210182

Kod Producenta

2CCS862002R0131

Wyłącznik nadprądowy 2P D 13A 50kA, S802S-D13-R

Informacja o Produkcie

Alternatywny kod produktu: 2CCS862002R0131

S802S-D13-R to 2-biegunowy wyłącznik o wysokiej wydajności z D-Dharacteristic, z końcówką oczkową i prądem znamionowym 6 A. Jest to ogranicznik prądu o maksymalnej zdolności wyłączania 50kA przy napięciu 240/415V. Może być stosowany do napięć do 400/690 V, a także w prądzie stałym. Posiada dwa różne mechanizmy wyzwalające, termiczny mechanizm wyzwalający do ochrony przed przeciążeniem i elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. S802S-D13-R jest zgodny z normami IEC/EN 60898-1 i IEC/EN 60947-2 i umożliwia stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Posiada liczne atesty, dzięki czemu może być stosowany na całym świecie. Szeroka gama akcesoriów sprawia, że korzystanie z S802S-D13-R jest wygodniejsze. Ze względu na szybkie wygaszanie łuku S802S-D13-R Twoja aplikacja będzie zabezpieczona.

Producent ABB
Wymiary 0.054m x 0.0825m x 0.0825m
Seria producenta Wyłączniki nadmiarowo-prądowe STANDARD

Wyłącznik nadprądowy

Charakterystyka wyzwalania D
Liczba biegunów chronionych 2
Prąd znamionowy 13 A
Napięcie znamionowe 400 V
Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 25 kA
Rodzaj napięcia AC/DC
Zakres częstotliwości 50 - 60 Hz
Klasa ograniczenia energii 3
Kategoria przepięcia 4
Stopień zanieczyszczenia 3
Szerokość wyrażona liczbą modułów 3
Głębokość wbudowania 82.5 mm
Stopień ochrony (IP) IP20
Temperatura otoczenia w warunkach pracy -25 - 60 °C
Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
Liczba biegunów (całkowita) 2
Napięcie znamionowe izolacji Ui 690 V
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 50 kA
Straty mocy 6.2 W
Montaż podtynkowy Nie
Jednocześnie rozłączany biegun N Nie
Możliwość dodatkowego wyposażenia Tak
Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
Wykonanie przeciwwybuchowe Nie
