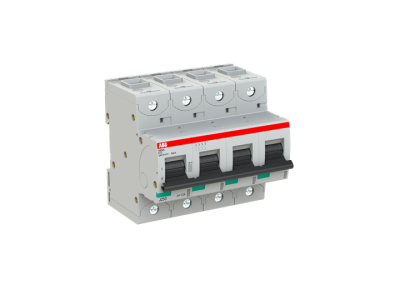

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1244950

EAN

7612271200374

Kod Producenta

2CCS864001R0135

Wyłącznik nadprądowy 4P B 13A 50kA, S804S-B13

Informacja o Produkcie

Alternatywny kod produktu: 2CCS864001R0135

S804S-B13 to 4-biegunowy wyłącznik o wysokiej wydajności o charakterystyce B, z zaciskiem klatkowym i prądem znamionowym 6 A. Jest to ogranicznik prądu o maksymalnej zdolności wyłączania 50kA przy napięciu 240/415V. Może być stosowany do napięć do 400/690 V, a także w prądzie stałym. Posiada dwa różne mechanizmy wyzwalające, termiczny mechanizm wyzwalający do ochrony przed przeciążeniem i elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. S804S-B13 jest zgodny z normami IEC/EN 60898-1 i IEC/EN 60947-2 i umożliwia stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Posiada liczne atesty, dzięki czemu może być stosowany na całym świecie. Szeroka gama akcesoriów sprawia, że korzystanie z S804S-B13 jest wygodniejsze. Ze względu na szybkie wygaszanie łuku elektrycznego S804S-B13 Twoja aplikacja będzie zabezpieczona.

Producent ABB
Wymiary 0.106m x 0.0825m x 0.108m
Seria producenta Wyłączniki nadmiarowo-prądowe S800

Wyłącznik nadprądowy

Charakterystyka wyzwalania B
Liczba biegunów (całkowita) 4
Liczba biegunów chronionych 4
Prąd znamionowy 13 A
Napięcie znamionowe 400 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 25 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 50 kA
Rodzaj napięcia AC/DC
Zakres częstotliwości 50 - 60 Hz
Klasa ograniczenia energii 3
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Nie
Kategoria przepięcia 4
Stopień zanieczyszczenia 3
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 6
Głębokość wbudowania 82.5 mm
Stopień ochrony (IP) IP20
Napięcie znamionowe izolacji Ui 690 V
Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
Temperatura otoczenia w warunkach pracy -25 - 60 °C
Straty mocy 8 W
Montaż podtynkowy Nie
Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
Wykonanie przeciwwybuchowe Nie
