Wyłącznik nadprądowy C 120H 15KA D80 4P, Acti 9 | A9N18523 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

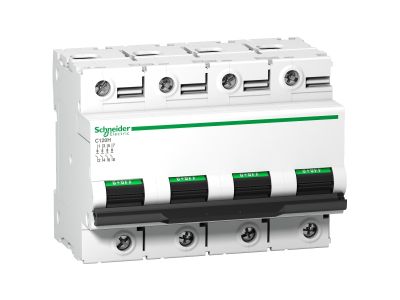

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1172366

EAN

3606480380945

Kod Producenta

A9N18523

Wyłącznik nadprądowy C 120H 15KA D80 4P, Acti 9

Informacja o Produkcie

Wyłącznik nadprądowy C120H-D80-4 D 80A 4-biegunowy. Gama produktów: C120 - gama produktów: Acti 9 - Nazwa produktu: C120 - Typ produktu lub komponentu : wyłącznik nadprądowy - skrócona nazwa urządzenia: C120H - zastosowanie urządzenia: dystrybucja - położenie neutralne: LEFT - technologia wyzwalacza: termomagnetyczny - zdolność wyłączania: 10 kA Icu zgodnie z EN/IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz, 15 kA Icu zgodnie z EN/IEC 60947-2 - = 500 V prąd stały (DC), 15 kA Icu zgodnie z EN/IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz, 15000 A Icn zgodnie z EN/IEC 60898-1 - 230...400 V prąd przemienny (AC) 50/60 Hz, 30 kA Icu zgodnie z EN/IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz.

Producent Schneider Electric
Wymiary 0.088m x 0.075m x 0.108m
Seria producenta Acti 9

Wyłącznik nadprądowy

Charakterystyka wyzwalania D
Liczba biegunów (całkowita) 4
Liczba biegunów 4
Prąd znamionowy 80 A
Napięcie znamionowe 400 V
Napięcie znamionowe izolacji Ui 500 V
Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 15 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 15 kA
Rodzaj napięcia AC
Zakres częstotliwości 50 - 60
Klasa ograniczenia energii 3
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Tak
Kategoria przepięcia 4
Stopień zanieczyszczenia 3
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 6
Głębokość wbudowania 73 mm
Stopień ochrony (IP) IP20
Temperatura otoczenia w warunkach pracy 30 - 60
Przekrój przyłączanego przewodu wielożyłowego 1 - 35
Przekrój przyłączanego przewodu jednodrutowego 1.5 - 50
