Wyłącznik nadprądowy C60H-DC-C32-2, C 32A 2P Acti 9 | A9N61535 Schneider Electric

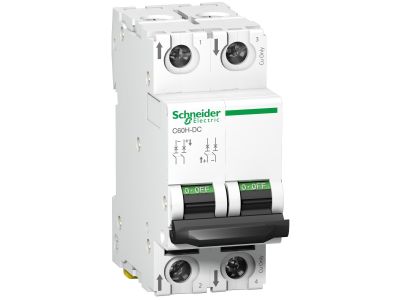

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1328493
EAN
3606480424342
Kod Producenta
A9N61535
Wyłącznik nadprądowy C60H-DC-C32-2, C 32A 2P Acti 9

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Urządzenie Acti9 C60H-DC jest miniaturowym wyłącznikiem automatycznym (MCB) niskonapięciowym prądu stałego. Posiada konfigurację 2P, prąd znamionowy 32 A oraz krzywą wyzwalania typu C. Znamionowa zdolność wyłączania zwarciowego wynosi do 20 kA przy napięciu 220 V DC zgodnie z normą GB 14048.2 oraz 20 kA przy napięciu 220 V DC zgodnie z normą GB 14048.2. Produkt ten jest zgodny zarówno z normą mieszkaniową EN/IEC 60898-1, jak i normą przemysłową EN/IEC 60947-2. Ten miniaturowy wyłącznik łączy w sobie funkcje zabezpieczenia obwodu przed prądem zwarciowym i przeciążeniowym, sterowania oraz izolacji. Wyposażony jest w funkcję VisiTrip zapewniającą bezpieczeństwo podczas konserwacji oraz funkcję VisiSafe skracającą czas interwencji. Wyłącznik Acti9 C60H-DC znajduje zastosowanie w obwodach prądu stałego (przemysłowe systemy sterowania i automatyki, transport, energia odnawialna). Urządzenie to jest przeznaczone do zastosowań w przemysłowych systemach sterowania, automatyce, transporcie oraz w sektorze energii odnawialnej. Charakteryzuje się wytrzymałością elektryczną do 3000 cykli oraz wytrzymałością mechaniczną do 20 000 cykli. Napięcie robocze Ue wynosi 500 V DC. Napięcie znamionowe izolacji Ui wynosi 500 V DC. Znamionowe napięcie impulsowe Uimp wynosi 6 kV. Częstotliwość robocza wynosi 50 Hz lub 60 Hz. Urządzenie można zamontować na szynie DIN. Jego szerokość wynosi 4 podziałki po 9 mm. Stopień zanieczyszczenia wynosi 3. Kategoria przepięciowa to IV. Kolor produktu to biały (RAL 9003). Masa wynosi 0,256 kg. Zgodnie z normą IEC 60529 stopień ochrony wynosi IP20, a w obudowie – IP40. Temperatura pracy wynosi od -25°C do 70°C. Temperatura przechowywania wynosi od -40°C do 85°C.

  • Producent Schneider Electric
  • Wymiary 0.035m x 0.075m x 0.084m
  • Seria producenta Acti 9
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania C
  • Liczba biegunów (całkowita) 2
  • Liczba biegunów chronionych 1
  • Prąd znamionowy 32 A
  • Napięcie znamionowe 440 V
  • Napięcie znamionowe izolacji Ui 500 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 20 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 10 kA
  • Rodzaj napięcia DC
  • Do instalacji podtynkowych Nie
  • Jednocześnie rozłączany biegun N Nie
  • Kategoria przepięcia 4
  • Stopień zanieczyszczenia 3
  • Możliwość dodatkowego wyposażenia Tak
  • Szerokość wyrażona liczbą modułów 4
  • Głębokość wbudowania 44 mm
  • Stopień ochrony (IP) IP20
  • Temperatura otoczenia w warunkach pracy -25 - 70 °C
  • Straty mocy 3.5 W
  • Montaż podtynkowy Nie
  • Przekrój przyłączanego przewodu wielożyłowego 1 - 25 mm²
  • Przekrój przyłączanego przewodu jednodrutowego 1 - 35 mm²
  • Wykonanie przeciwwybuchowe Nie
