Wyłącznik silnikowy GV4P 80A, 100kA, Evlink, TeSys | GV4P80S Schneider Electric

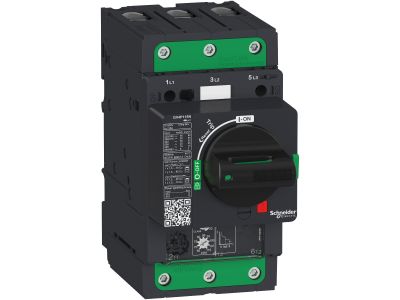

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1217999
EAN
3606481386854
Kod Producenta
GV4P80S
Wyłącznik silnikowy GV4P 80A, 100kA, Evlink, TeSys

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 80 A/690 V, przeznaczony do ochrony silników trójfazowych o mocy 22–37 kW przy napięciu 400 V. Zapewnia ochronę termomagnetyczną oraz dodatkowe funkcje ochrony silnika, zdolność wyłączania Icu wynoszącą 100 kA przy napięciu 400 V, sterowanie uruchamianiem i zatrzymywaniem za pomocą pokrętła obrotowego oraz podłączenie za pomocą zacisków śrubowych Everlink BTR. Zabezpieczenie termiczne regulowane za pomocą pokręteł z prądem nastawczym Ir w zakresie 40–80 A oraz wybieralną klasą wyzwalania 10 lub 20; zabezpieczenie magnetyczne przy 17 In. Dodatkowe zabezpieczenia mają stały próg wyzwalania i obejmują zabezpieczenie z krótkim opóźnieniem Isd przy 13 Ir, zabezpieczenie przed asymetrią faz i utratą fazy oraz zabezpieczenie przed zwarciem doziemnym. Urządzenie posiada wewnętrzne miejsca montażowe na dodatkowe bloki styków pomocniczych (OF, SD) oraz moduły wyzwalające napięciowe (MN, MX). Posiada certyfikaty zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine, ATEX).

  • Producent Schneider Electric
  • Wymiary 0.105m x 0.21m x 0.22m
  • Seria producenta Tesys
Wyłącznik silnikowy
  • Zakres nastawy wyzwalacza przeciążeniowego 40 - 80 A
  • Zakres nastawy wyzwalacza zwarciowego 1360 - 1360 A
  • Czułość na zanik fazy Tak
  • Sposób wyzwalania Elektroniczny
  • Znamionowy prąd ciągły Iu 80 A
  • Znamionowa moc pracy dla AC-3 22 kW
  • Znamionowa moc pracy dla AC-3 37 kW
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Rodzaj elementu wykonawczego Pokrętło
  • Budowa urządzenia Kompletne urządzenie w obudowie
  • Ze zintegrowanym stykiem pomocniczym Nie
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
  • Liczba biegunów 3
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 100 kA
  • Stopień ochrony (IP) IP40
  • Wysokość 155 mm
  • Szerokość 81 mm
  • Głębokość 165 mm
  • Z zabezpieczeniem termicznym Tak
  • Znamionowe napięcie pracy 690 - 690 V
  • Straty mocy 13.8 W
