Wyzwalacz elektroniczny, ComPacT NSX, Micrologic 2.2E-,M, 100 25A, 3P 3D | C1036M025 Schneider Electric

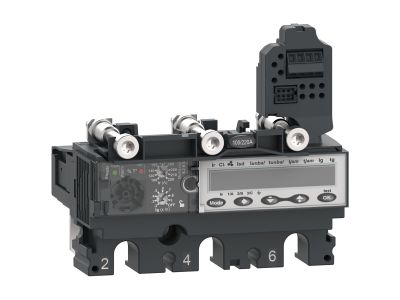

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545605
EAN
3606482000438
Kod Producenta
C1036M025
Wyzwalacz elektroniczny, ComPacT NSX, Micrologic 2.2E-,M, 100 25A, 3P 3D

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Model MicroLogic 6.2 E-M (Energy) to 3-biegunowy, 3-fazowy elektroniczny moduł wyzwalający stosowany w wyłącznikach ComPacT NSX 100/160/250. Ten elektroniczny moduł wyzwalający o wartości znamionowej 25 A stanowi optymalny wybór do zastosowań związanych z ochroną silników. Posiada wbudowaną regulowaną ochronę długotrwałą przed przeciążeniami. Zapewnia również regulowaną ochronę krótkotrwałą oraz stałą ochronę natychmiastową przed zwarciami. Oferuje ochronę przed asymetrią fazową lub utratą fazy, a także dodatkową, regulowaną ochronę przed zwarciem doziemnym. MicroLogic 6.2 E-M sygnalizuje przeciążenia za pomocą diod LED alarmowych. Zielona dioda LED Ready miga, gdy wyłącznik jest gotowy do wyzwolenia. MicroLogic 6.2 E-M jest wyposażony w moduł wyświetlacza, który umożliwia pomiar energii oraz precyzyjną regulację ustawień. Produkt ten stanowi część naszej architektury EcoStruxure Power, o ile jest połączony z modułem PowerTag NSX oraz podstawową ramą ComPacT NSX.

  • Producent Schneider Electric
  • Wymiary 0.11m x 0.098m x 0.15m
Blok wyzwalający wyłącznika
  • Zakres nastawy wyzwalacza przeciążeniowego 12 - 25 A
  • Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 425 A
  • Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 425 A
  • Znamionowy prąd ciągły Iu 25 A
  • Rodzaj napięcia sterowania AC
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 690 - 690 V
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 690 - 690 V
  • Liczba biegunów 3
  • Rodzaj wyzwalacza zwarciowego Zwłoczny
  • Z funkcją zabezpieczającą przed zwarciami doziemnymi Tak
  • Rodzaj ochrony silnika Wyzwalacz elektroniczny
  • Znamionowy prąd załączania 25 A
  • Ustawienie bieżące: opóźnione zwolnienie zwarcia 60 - 325 A
  • Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 425 - 425 A
  • Wymagane zewnętrzne źródło zasilania Tak
  • Rodzaj napięcia zasilającego DC
  • Napięcie zasilające dla DC 24 - 24 V
  • Rodzaj napięcia zasilania AC
  • Napięcie pracy dla AC 50 Hz 690 - 690 V
  • Napięcie pracy dla AC 60 Hz 690 - 690 V
  • Szerokość 104.7 mm
  • Wysokość 96.9 mm
  • Głębokość 90.3 mm
