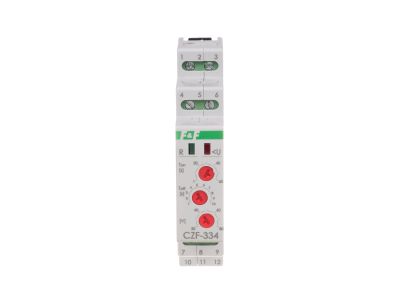

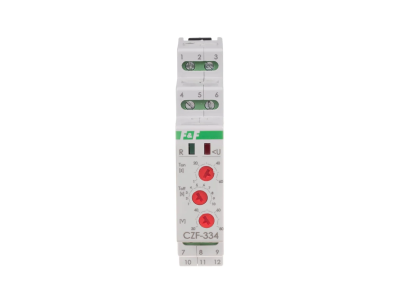

Czujnik mikroprocesorowy zaniku fazy z regulowanym progiem asymetrii - 2 styki separowane 2NO/NC | CZF-334-TRMS F&F
Czujnik mikroprocesorowy zaniku fazy z regulowanym progiem asymetrii - 2 styki separowane 2NO/NC
Informacja o Produkcie
Napięcie zasilania 3 × 400 V
Współpraca z agregatami prądotwórczymi TAK
Kontrola zaniku / asymetrii faz TAK
Kontrola kolejności faz NIE
Kontrola styków stycznika NIE
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 2×6 A
Konfiguracja styków 2 × NO/NC
Separacja styku TAK
Asymetria napięciowa zadziałania 20÷80 V
Minimalne napięcie fazy 320 V
Maksymalne napięcie fazy 480 V
Histereza napięciowa 5 V
Opóźnienie wyłączenia 1÷10 s
Kontrola zasilania 2 × LED
Opóźnienie powrotu 1÷60 s
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 1,6 W
Temperatura pracy -25÷40°C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20 True RMS
Czujnik zaniku fazy CZF-334 bez przewodu neutralnego przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej.
Do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach:
– zaniku napięcia w co najmniej jednej fazie;
– spadku napięcia w co najmniej jednej fazie poniżej 320 V;
– wzrostu napięcia w co najmniej jednej fazie powyżej 480 V;
– asymetrii napięć między fazami powyżej ustawionej wartości.
- Producent F&F
Przekaźnik kontroli faz
- Rodzaj połączenia elektrycznego Połączenie śrubowe
- Z odłączalnymi zaciskami Nie
- Znamionowe napięcie sterowania Us dla AC 50 Hz 400 - 400 V
- Rodzaj napięcia sterowania AC
- Kontrola kolejności faz Nie
- Detekcja zaniku fazy Tak
- Funkcja kontroli podnapięciowej Nie
- Funkcja kontroli nadnapięciowej Nie
- Kontrola asymetrii faz Tak
- Zakres pomiarowy napięcia 320 - 480 V
- Minimalna regulowana zwłoka czasowa przy podaniu zasilania 1 s
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania 60 s
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania 1 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania 10 s
- Liczba styków przełącznych 2
- Szerokość 18 mm
- Wysokość 98 mm
- Głębokość 69 mm
