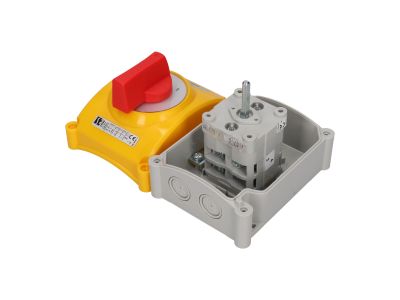

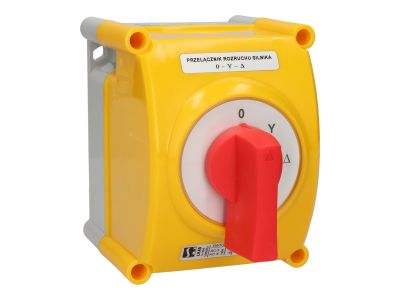

Łącznik krzywkowy w obudowie żółtej, dźwignia czerwona ŁK63 OB2 63A | ŁK63-2.8211\OB2C Spamel
Łącznik krzywkowy w obudowie żółtej, dźwignia czerwona ŁK63 OB2 63A
Informacja o Produkcie
Zastosowanie
Łączniki krzywkowe są elektrycznymi obrotowymi łącznikami wielotorowymi przystosowanymi do załączania i wyłączania prądów. Łączniki krzywkowe znajdują zastosowanie w obudowach instalacji elektrycznych niskiego napięcia zwłaszcza jako wyłączniki, rozłączniki, przełączniki oraz łączniki sterownicze. Łączniki krzywkowe mogą być zainstalowane w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia - przeznaczenie przemysłowe) w temp. -40...+70°C (ŁK40, 63) i -25...+70°C (ŁK15). Łączniki krzywkowe spełniają wymagania normy PN-EN60947-3,
IEC 60947-3. Ponadto mogą pracować w warunkach środowiskowych określonych w normach:
IEC 60068-2-6 (wibracje),
IEC 60068-2-27 (udary),
IEC 60068-2-2 (suche gorąco),
IEC 60068-2-1 (zimno),
IEC 60068-2-30 (wilgotne gorąco),
IEC 60068-2-52 (mgła solna).
Budowa
Segmentowa budowa łączników z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła napędu. Stosując dobraną liczbę zębów zębatki w mechanizmie napędu można uzyskiwać kąty skoku pokrętła co 30°, 45° lub 90°, np.: przy 30° daje nam maksymalnie 12 pozycji pokrętła.
Ze względu na sposób mocowania są oferowane łączniki:
• Do pulpitu - P
• Do bazy - B
• Do szyny - S
• W obudowie - OB1, OB2, OB3, OB4
• W obudowie podtynkowej - OBP1
Linki
» Łączniki krzywkowe ŁK15
» Łączniki krzywkowe ŁK40/63
» Czoła do łączników ŁK
» Wyszukiwarka łączników (schematy, diagramy)
- Producent Spamel
Łącznik krzywkowy
- Model Przełącznik
- Z pozycją 0 Tak
- Znamionowy prąd ciągły Iu 63 A
- Znamionowa moc pracy dla AC-3, 400 V 20 kW
- Stopień ochrony (IP) części czołowej IP65
- Do montażu na płycie Tak
- Do montażu tablicowego Nie
- Do instalacji w tablicach rozdzielczych Nie
- Do montażu pośredniego Nie
- Kompletne urządzenie w obudowie Tak
- Rodzaj elementu wykonawczego Pokrętło
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Liczba biegunów 3
