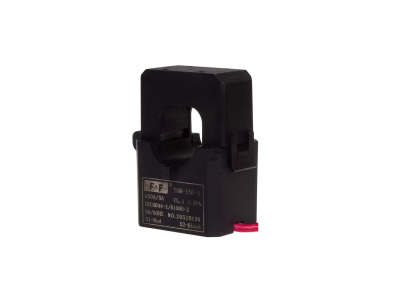

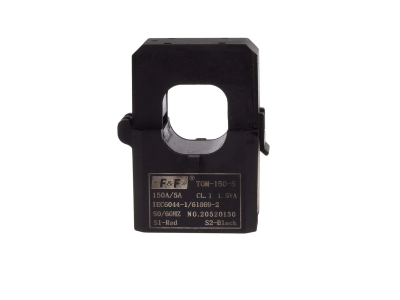

Miniaturowy przekładnik prądowy z otwieranym rdzeniem 150-5A | TOM-150-5 F&F

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
F&F
Kod
1461813
EAN
5902431674087
Kod Producenta
TOM-150-5
Dodaj do porównania
Miniaturowy przekładnik prądowy z otwieranym rdzeniem 150-5A

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, które są przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Miniaturowy przekładnik prądowy z otwieranym rdzeniem TOM-150. Jak działa?

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2). Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.

UWAGI:
1. Zalecamy podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
2. Zalecamy uziemienie zacisku S2.
3. Nie rozłączać układu wtórnego podczas pracy przekładnika. Może wystąpić duże napięcie, skutkujące porażeniem osób lub uszkodzeniem urządzenia.
  • Producent F&F
  • Wymiary 0.075m x 0.075m x 0.075m
  • Seria producenta TI
Przekładnik prądowy
  • Model Przekładnik prądowy przelotowy
  • Znamionowy prąd pierwotny 150 A
  • Znamionowy prąd wtórny 5 A
  • Znamionowa wtórna moc pozorna 1.5 VA
  • Średnica przepustu 22 mm
  • Liczba wejść pierwotnych 1
