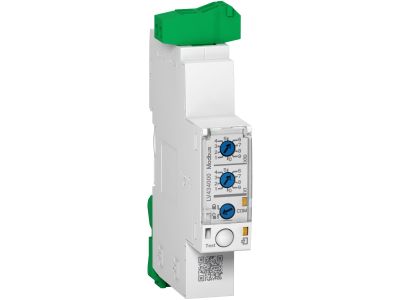

Moduł adresowy Modbus ULP | LV434000 Schneider Electric

IFM jest modułem interfejsu Modbus i należy do systemu komunikacyjnego EnerlinX. Jest on wymagany do podłączenia wyłączników Masterpact, Compact i PowerPact do sieci szeregowej Modbus. Po podłączeniu wyłącznik jest traktowany przez sterownik główny Modbus jako wyłącznik podrzędny. Adres Modbus można łatwo ustawić za pomocą dwóch przełączników obrotowych znajdujących się na jego przedniej powierzchni. U góry jest wyposażony w jeden blok zacisków śrubowych 24VDC i jedno gniazdo RJ45 dla linii szeregowej Modbus. Jest on wyposażony od dołu w dwa gniazda RJ45 do wewnętrznego połączenia sieciowego ULP (Universal Logic Plug). Interfejs IFM jest urządzeniem do montażu na szynie DIN, a jego wymiary to 18 mm x 72 mm x 96 mm. Stopień ochrony to IP4x z przodu i IP2x ze złączy. Interfejs IFM jest w całości częścią architektury EcoStruxure Power. Oprogramowanie firmware interfejsu IFM można zaktualizować za pomocą oprogramowania EcoStruxure Power Commission.
