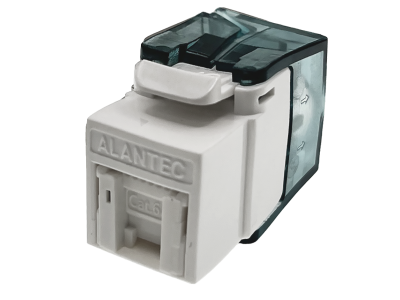

Moduł keystone RJ45 beznarzędziowy UTP kat.6A ALANTEC PLUS - badanie jakości INTERTEK (USA) - PODWYŻ

Informacja o Produkcie

Opis produktu

Beznarzędziowe, nieekranowane (UTP) gniazda transmisyjne typu keystone marki ALANTEC służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych.

Rozwiązanie beznarzędziowe pozwala na zmontowanie bez konieczności użycia specjalnych narzędzi, złącz całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy).

Wedle upodobań instalatora gniazda można terminować metodą klasyczną, narzędziem. Nasze moduły terminuje się poprzez jeden ruch zamykający obudowę modułu na kablu, co powoduje zarobienie wszystkich 8 żył kabla jednocześnie na złączu IDC. Ta metoda gwarantuje zakończenie wszystkich żył kabla z tą samą siłą docisku.

Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.

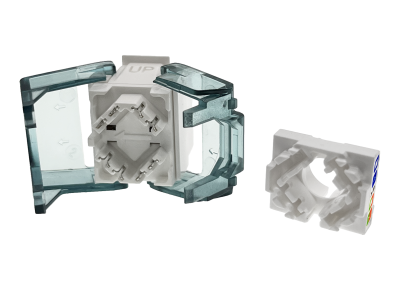

WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom. Moduł dodatkowo wyposażony w zintegrowaną (chowaną wewnątrz po wpięciu wtyku) osłonę przeciwkurzową. Organizer żył ułożony w kształt rombu pozwala na zmniejszenie rozplotu żył, co przekłada się na lepsze parametry transmisyjne.

Testowane w niezależnym labolatorium badawczym INTERTEK (USA).

Rodzaj produktu » Moduł Beznarzędziowy

Typ Keystone Jack określający wymienny moduł/gniazdo RJ45, RJ12, RJ11. Wszechstronny i standardowy komponent używany głównie w systemach okablowania strukturalnego, telekomunikacji i CCTV. Jest to element toru transmisyjnego, który można łatwo zainstalować w panelach krosowych, gniazdach ściennych oraz innych rodzajach osprzętu montażowego. W rozwiązaniu beznarzędziowym (toolless) dzięki samozaciskowej konstrukcji, instalacja jest niezwykle prosta i nie wymaga użycia żadnych narzędzi, co znacząco przyspiesza proces montażu.

Ekranowanie » NIE - brak ekranu

Nieekranowany komponent sieciowy to doskonałe rozwiązanie dla standardowych instalacji, oferując solidną wydajność i łatwość montażu. Choć nie posiada metalowej osłony chroniącej przed zakłóceniami elektromagnetycznymi (EMI), sprawdza się znakomicie w środowiskach o niskim poziomie zakłóceń. Zgodny z normą ISO/IEC 11801, zapewnia niezawodną transmisję danych w typowych warunkach biurowych i domowych.

Konstrukcja minimalizuje zakłócenia i przesłuchy na akceptowalnym poziomie, co czyni go idealnym do mniej wymagających zastosowań. Nieekranowany komponent jest również łatwiejszy do zamontowania i mniej podatny na uszkodzenia mechaniczne z powodu braku dodatkowych warstw ochronnych, co upraszcza proces instalacji i konserwacji.

Produkt ten jest odpowiedni do standardowych instalacji, gdzie poziom zakłóceń elektromagnetycznych jest niski. Kompatybilny z wszystkimi rodzajami nieekranowanych kabli (U/UTP). Ze względu na brak ochrony EMI, nie zaleca się stosowania w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.

Kategoria » 6A

Produkt kategorii 6A (klasa EA, o rozszerzonej charakterystyce) przeznaczony do transmisji danych z prędkością do 10 000 Mbps (10 Gigabit Ethernet 10GBASE-T).

Może być stosowany w różnych typach sieci, takich jak LAN, WAN czy SAN, i jest przeznaczony do połączeń między urządzeniami sieciowymi, takimi jak routery, switche, kamery IP czy komputery. Może być również wykorzystywany do transmisji sygnałów audio-wideo w systemach AV over IP oraz w instalacjach AV wykorzystujących technologie transmisji po skrętce, takich jak HDBase-T.

W celu zachowania deklarowanych parametrów, zgodnie z normą maksymalna długość odcinka przewodu (tor transmisyjny) nie powinna przekraczać 90m, przy założeniu że do zakończenia (modułu keystone bądź patch-panela) podłączy się dwa kable krosowe o długości nie większej niż 5m.

Produkty kategorii 6A są wstecznie kompatybilne z elementami niższych kategorii takimi jak patch-panele czy moduły keystone RJ45.

Certyfikat » Intertek ETL

Najwyższą jakość produktu poświadcza rygorystyczne badanie jakości prowadzone przez laboratorium INTERTEK (USA). Potwierdza on spełnienie wysokich standardów jakości oraz zgodności z normami branżowymi, m.in.: ISO/IEC 11801 (norma międzynarodowa, zgodna z wzorowaną na niej normą polską i europejską PN-EN 50173) oraz/lub ANSI/TIA-568 (norma stosowana na rynku amerykńskim). Badanie ETL INTERTEK jest badaniem wieloetapowym, obejmującym proces przepływu, producji i badania prób losowych gotowego produktu.

Gwarancja » Systemowa 25 lat

Produkt dopuszczony jest do programu 25-letniej gwarancji systemowej. W celu uzyskania certyfikatu gwarancyjnego, instalacja musi być wykonana przez przeszkolonego instalatora oraz przebadana certyfikowanym miernikiem sieci LAN z aktualną kalibracją. Gwarancja obejmuje całe tory transmisyjne, po wykonaniu sieci zgodnie z międzynarodowymi standardami branżowymi A-LAN Technologie bezpłatnie udziela 25-letnią gwarancję. Długa gwarancja daje inwestorowi bezpieczeństwo oraz pewność, że instalowane są produkty o wysokiej jakości i trwałości.

Kompatybilność » Gniazdo Keystone RJ45

Zweryfikuj kompatybilność Modułów Keystone RJ45 marek ALANTEC, Q-LANTEC oraz WireArte z najpopularniejszymi na rynku adaperami systemowymi. Odpowiednie dopasowanie modułów do osprzętu gwarantuje bezpieczeństwo oraz niezawodność instalacji. Tabela kompatybilności obrazuje, które moduły gniazd RJ45 produkcji A-LAN, pasują do osprzętu popularnych producentów systemów instalacyjnych.

Ogólne
kategoria	6A
klasa	EA (norma 500MHz) o rozszerzonej charakterystyce do 650 MHz / 10 Gb/s
ekran	nie
rodzaj	beznarzędziowy

Korpus
materiał	Polikarbon wzmocniony elementami stalowymi, spełniający wymogi UL 94 V-0. Część tylna zbudowana jako niklowany odlew cynkowy.

Gniazdo
Trwałość wg norm	> 750 cykli
Trwałość wg badań	> 1000 cykli
materiał styków	fosforobrąz
powłoka styków	50 μcalowa (1.27 µm) warstwa złota na 40 μcalowej warstwie niklu
siła docisku styków	100 g na styk
siła rozłączania	50N przez 60s

Złącze szczelinowe
sekwencja	568A/B
materiał noży	fosforobrąz ze 100 μcalowa warstwą cyny
przyjmuje przewody drut/linka	22-26AWG / gwarancja 20 cykli reterminacji
korpus	plastik odporny na ogień, zgodny z UL 94 V-0

Płytka PCB
materiał	laminat FR4 o grubości 1,6 mm

Parametry elektryczne
maks. wartość prądu	1,5 A
rezystancja izolacji	500 MΩ @ 100 Vdc
odporność napięciowa	1000 Vac RMS @60Hz przez 60s
rezystancja styków	20 mΩ
rezystancja noży IDC	2,5 mΩ

Zasilanie PoE
rodzaj	PoE++ High Power (typ 4) IEEE 802.3bt 100W

Zakres temperatur
składowania	-40^oC do +70^oC
pracy	-10^oC do +60^oC

Wilgotność
maksymalnie	93%
