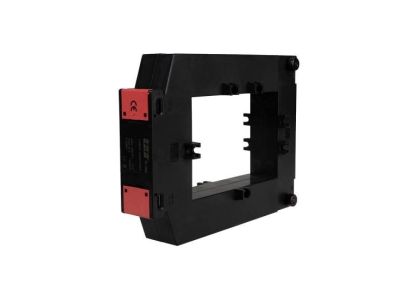

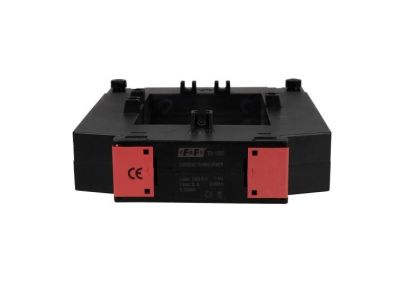

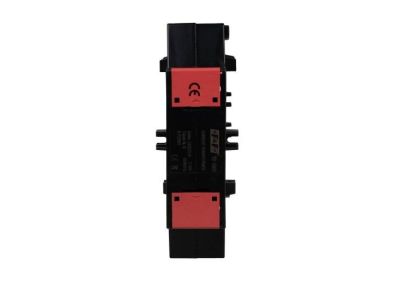

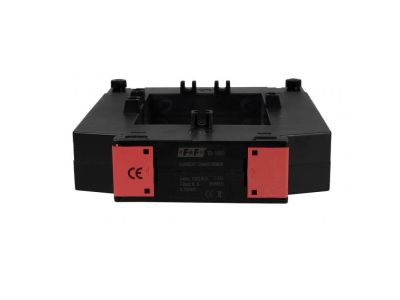

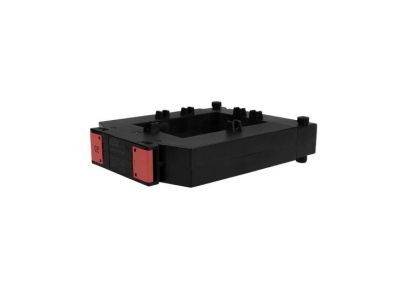

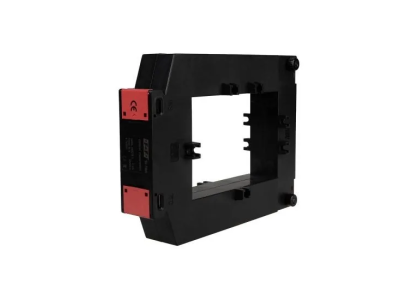

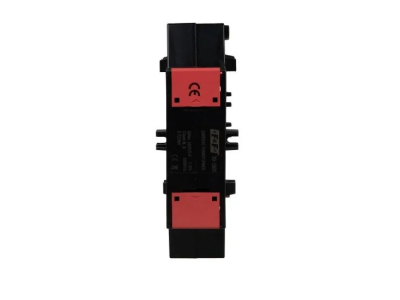

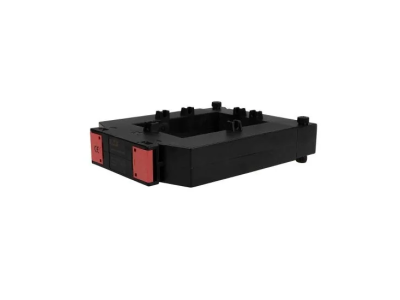

Przekładnik prądowy z otwartym rdzeniem 1600A/5A 7,55VA kl.0,5 FS5 | TO-1600-5 F&F

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

F&F

Producent

F&F

Kod

1683039

EAN

5902431675442

Kod Producenta

TO-1600-5

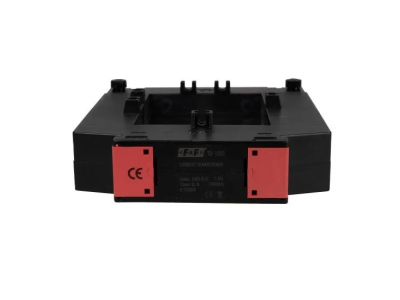

Przekładnik prądowy z otwartym rdzeniem 1600A/5A 7,55VA kl.0,5 FS5

Informacja o Produkcie

Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 1600/5.
Moc 7,5 VA.

Przekładniki prądowe proporcjonalnie zmieniają duże natężenia prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie jednofazowego przekładnika prądowego z otwieranym rdzeniem TO-1600
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
