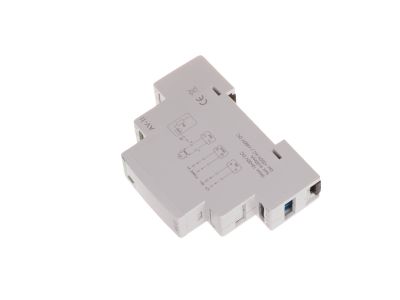

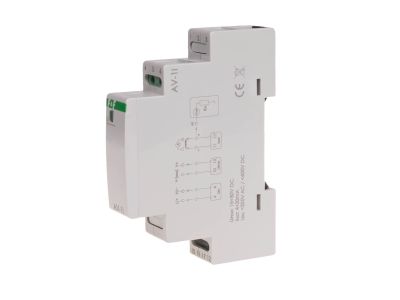

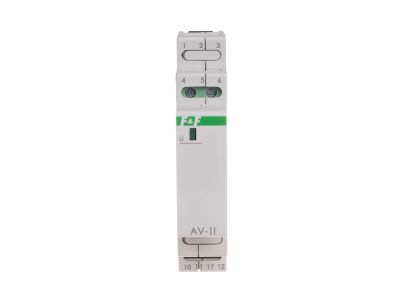

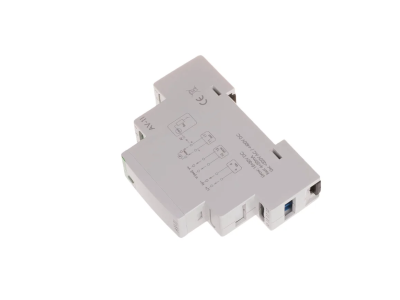

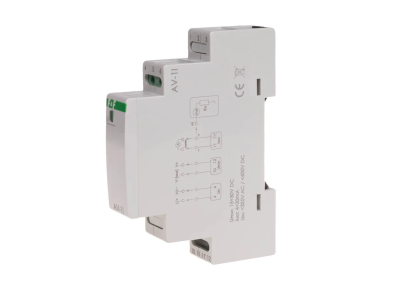

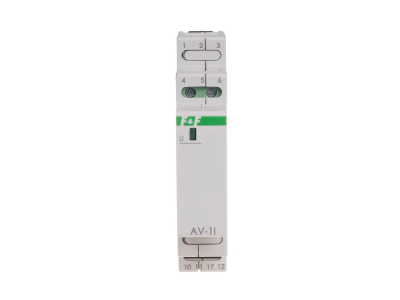

Przetwornik analogowy napięcia, jednofazowy | MAX-AV-1I F&F

Alternatywny kod produktu: AV-1I

Napięcie zasilania 9÷30 V DC Napięcie maksymalne 320 V AC / 450 V DC Napięcie przebicia WE-WY 3 kV Maksymalny błąd pomiarowy ±0,5 V Sygnał wyjściowy 4÷20 mA Błąd przetwarzania ±0,5% Długość przewodu wyjścia sygnałowego 300 m Zakres pomiarów TrueRMS - napięcie przemienne AC 0÷285 V Zakres pomiarów TrueRMS - napięcie stałe DC 0÷400 V Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,8 W Temperatura pracy -20÷50°C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20 Analogowy przetwornik napięcia. Prądowy (4-20 mA). Moduł AV-1I przeznaczony jest do pomiaru napięcia i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA. Działanie Przetwornik Przetwornik dokonuje ciągłego pomiaru wartości wejściowego napięcia (prądu przemiennego lub obwodu napięciowego prądu stałego). Wartość mierzona napiecia jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4÷20 mA, który jest odpowiednikiem zakresu pomiarowego 0÷400 V. Przetwornik umożliwia wykonywanie pomiarów rzeczywistej wartości skutecznej (TrueRMS) napięcia stałego i przemiennego o amplitudzie nie przekraczającej 400 V (co odpowiada ok. 285 V wartości skutecznej niezakłóconego napięcia sinusoidalnego). Przetwornik dokonuje pomiaru wartości skutecznej napieciaTrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych. Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300 m.
