Nowa generacja napędów SINAMICS G: Przegląd techniczny serii G200, G210, G210X i G220Odpowiedź na wyzwania współczesnego przemysłu

Siemens wprowadza nową platformę napędową SINAMICS, która standaryzuje podejście do bezpieczeństwa, cyberbezpieczeństwa oraz integracji z ekosystemem TIA Portal. Nowa seria została zaprojektowana z myślą o różnych wymaganiach – od prostych aplikacji standardowych po zaawansowane systemy sterowania ruchem.

Podstawka dla modułów rozszerzeń BU15-P16+A0+2B...

Kod 1086760

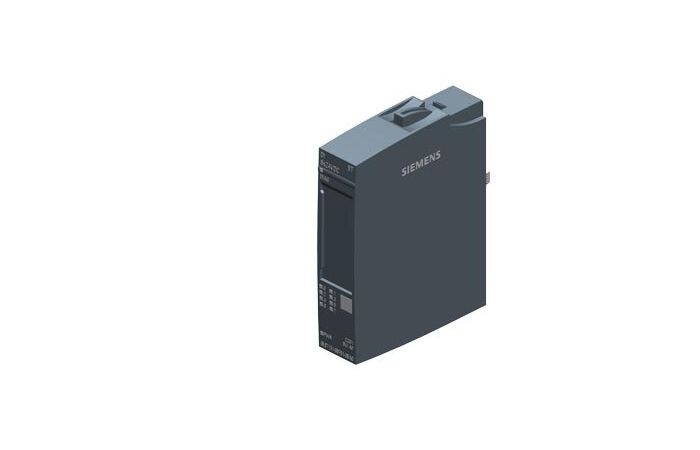

Moduł wejść ET 200SP DI 8x 24V DC ST PU 10 | 6E...

Kod 1964807
Podstawka dla modułów rozszerzeń BU15-P16+A0+2D...

Kod 1086763
Sterownik programowalny CPU 1214C | 6ES7214-1AG...

Kod 1086787
MODUŁ WYJŚĆ BINARNYCH, 8 WYJŚĆ 24V DC/0.5A SIMA...

Kod 1107417
Moduł wyjść binarnych ET 200SP, 8 wyjść binarny...

Kod 1174503
Panel operatorski dotykowy KTP400, HMI 4cale 48...

Kod 1086544
Moduł wejść/wyjść binarnych SM 1223, 16 wejść b...

Kod 1086809
Panel Comfort wyświetlacz TFT 7, Interfejsy Pro...

Kod 1086555

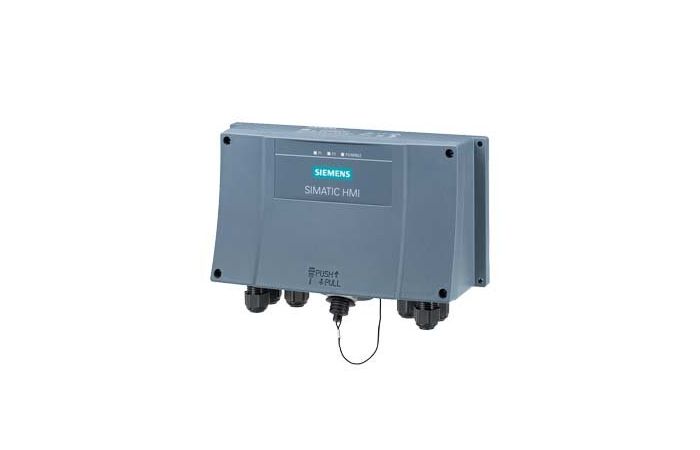

Skrzynka przyłącz. SIMATIC HMI Advanced dla pan...

Kod 1227456

Więcej produktów

Jedno portfolio dla różnych poziomów zaawansowania aplikacji

Nowe portfolio obejmuje cztery serie napędów:

SINAMICS G220 - rozwiązanie wysokowydajne dla wymagających aplikacji przemysłowych,
SINAMICS G210 - uniwersalny napęd dla aplikacji działających w trybie ciągłym,
SINAMICS G210X - wersja zoptymalizowana dla pomp, wentylatorów i sprężarek,
SINAMICS G200 - ekonomiczny napęd do standardowych zastosowań.

Wszystkie serie zachowują spójne podejście do konfiguracji, komunikacji i integracji z ekosystemem Siemens.

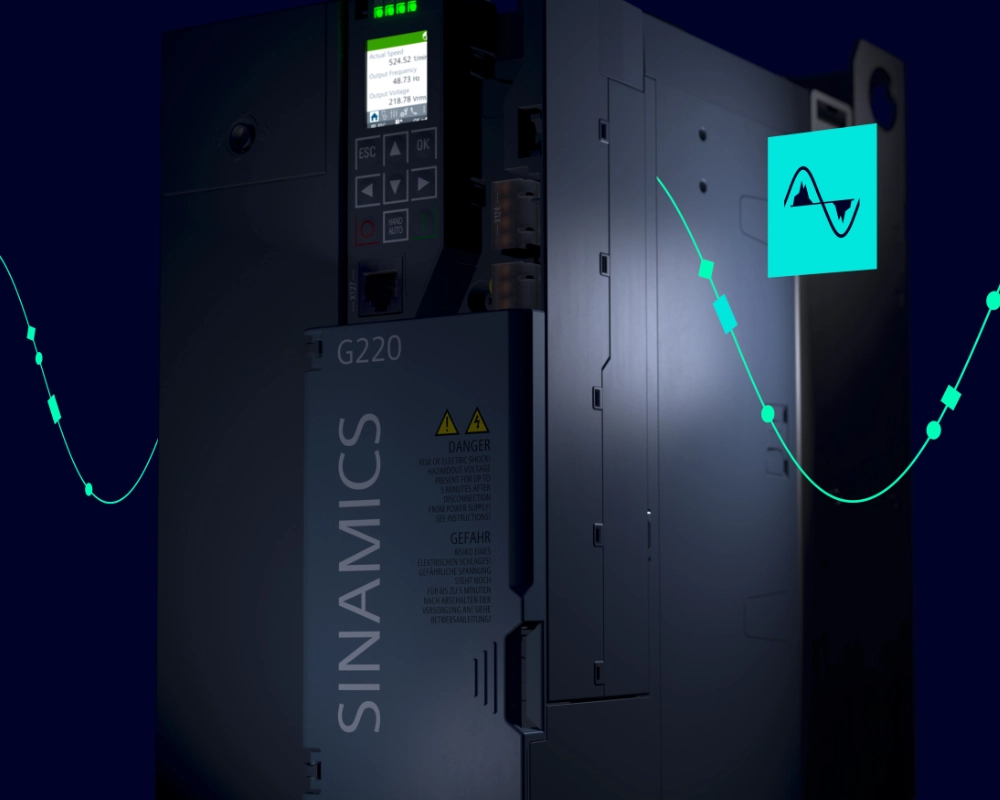

SINAMICS G220 jako flagowy przedstawiciel nowej generacji

Najbardziej zaawansowanym rozwiązaniem w portfolio jest SINAMICS G220. Napęd dostępny jest w wykonaniach IP20 oraz IP55/UL Type 12. Urządzenie oferuje szeroki zakres mocy sięgający 160 kW, obsługując różnoe zakresy napięciowe dostosowane do potrzeb globalnego przemysłu.

Do najważniejszych funkcji G220 należą:

zaawansowane sterowanie silnikami asynchronicznymi (ASM), synchronicznymi reluktancyjnymi (SRM) oraz wieloma silnikami z magnesami trwałymi (PMSM/PEM),
komunikacja PROFINET RT/IRT z redundancją S2,
obsługa EtherNet/IP, Modbus TCP/IP, PROFIBUS i Modbus RTU,
zintegrowane funkcje Safety Integrated do poziomu SIL3 / PL e Cat.4,
funkcje Security Integrated,
zintegrowany serwer WWW,
obsługa OPC UA,
gotowość do zastosowań IIoT i Digital Twin.

Clean Power jako odpowiedź na wymagania energetyczne

Jednym z wyróżników serii G220 jest wersja Clean Power. Rozwiązanie zapewnia niski poziom harmonicznych oraz współczynnik mocy bliski 1. Takie podejście pozwala ograniczyć wpływ napędów na sieć zasilającą oraz wspiera realizację celów związanych z efektywnością energetyczną i zrównoważonym rozwojem.

Technologia ta jest wskazywana szczególnie dla aplikacji wentylatorowych dużej mocy oraz instalacji, gdzie jakość energii elektrycznej ma kluczowe znaczenie.

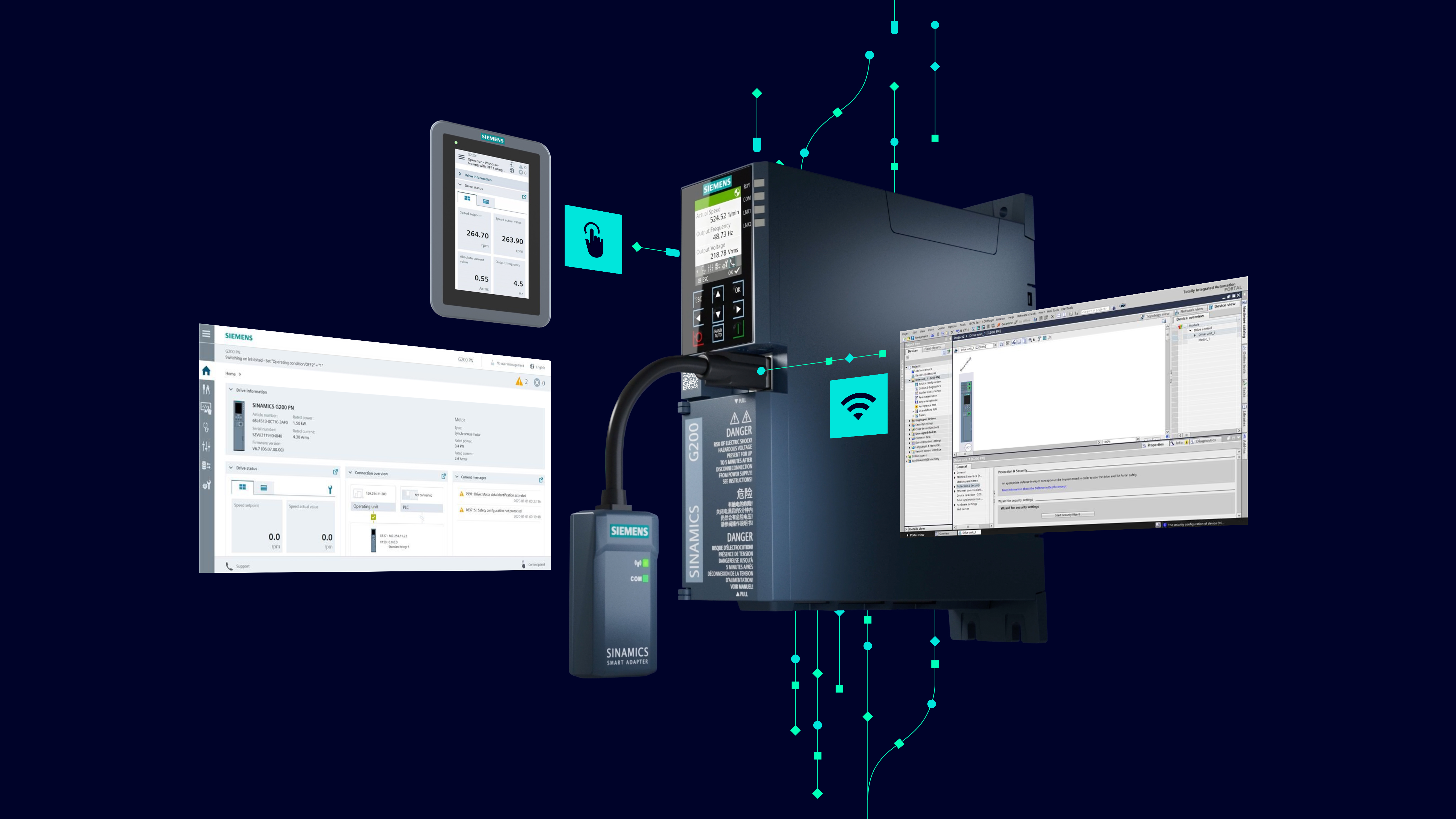

Digitalizacja i integracja z TIA Portal

Nowa generacja SINAMICS G została przygotowana pod kątem pełnej integracji z rozwiązaniami automatyki Siemens. Napędy mogą być konfigurowane w środowisku TIA Portal, a wybrane modele oferują także funkcjonalności wspierające tworzenie cyfrowych bliźniaków oraz realizację strategii predictive maintenance w architekturach Edge i Cloud.

W praktyce oznacza to szybsze uruchomienie maszyn, łatwiejszą diagnostykę oraz dostęp do większej ilości danych procesowych wykorzystywanych do optymalizacji pracy instalacji.

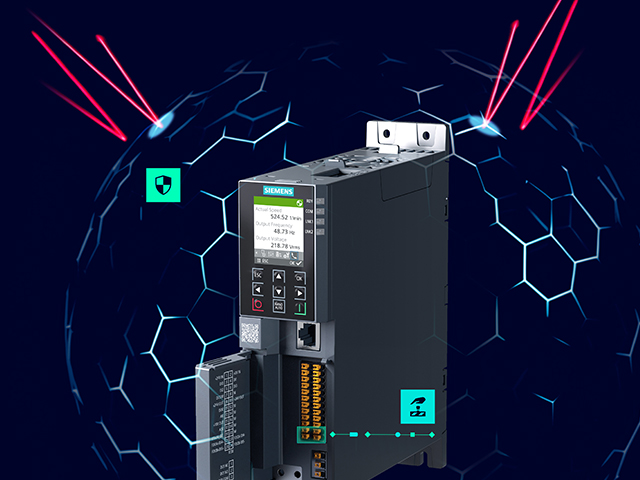

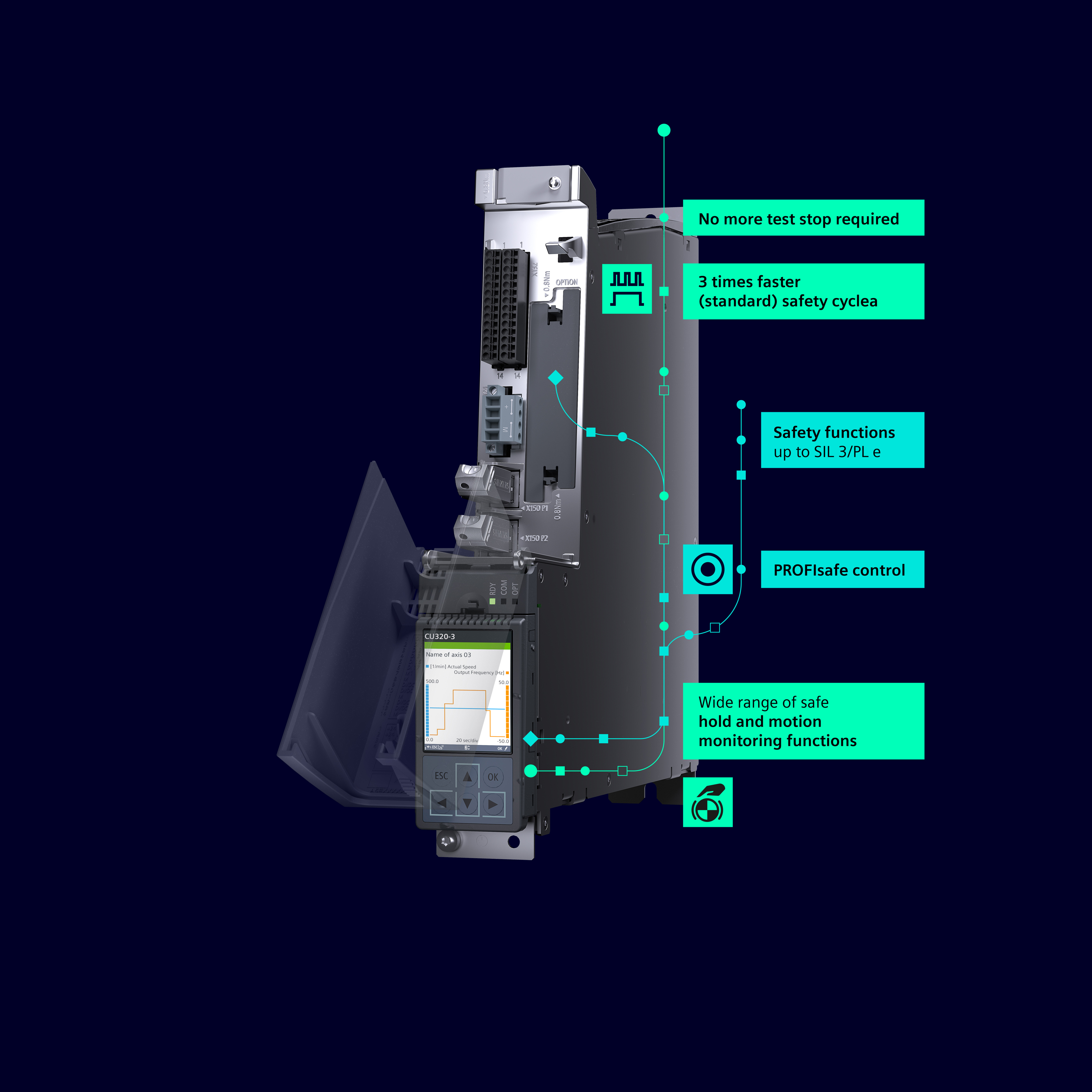

Cyberbezpieczeństwo i bezpieczeństwo funkcjonalne

Istotnym elementem nowej platformy są funkcje Security Integrated. W materiałach produktowych wskazano m.in. wbudowane mechanizmy ochrony przed nieautoryzowanym dostępem oraz funkcje zgodne z wymaganiami przemysłowego cyberbezpieczeństwa.

Równolegle użytkownicy otrzymują funkcje Safety Integrated, obejmujące między innymi STO oraz SS1, a w przypadku rozszerzonych licencji również bardziej zaawansowane funkcje bezpieczeństwa ruchu. Możliwe jest osiągnięcie poziomów SIL3 oraz PL e Cat.4.

Przykłady zastosowań:

W przemyśle farmaceutycznym i biotechnologicznym napędy SINAMICS G są przewidziane między innymi dla:

bioreaktorów,
przygotowania mediów i buforów,
wirówek,
pomp procesowych,
systemów kontroli powietrza w pomieszczeniach czystych.

W aplikacjach tych szczególne znaczenie mają:

precyzyjna regulacja przy niskich prędkościach,
wysoka dostępność instalacji dzięki redundancji S2,
możliwość stosowania długich przewodów silnikowych,
integracja z systemami automatyki procesowej,
funkcje wspierające cyfryzację i utrzymanie ruchu.

Dla producentów żywności, napojów i innych dóbr konsumenckich nowa generacja SINAMICS G adresuje takie aplikacje jak:

pompy,
wentylatory,
mieszalniki,
wirówki i dekantery,
suszarnie rozpyłowe,
linie rozlewnicze,
systemy transportowe i przenośniki.

W zależności od wymagań aplikacji użytkownik może dobrać napęd wysokowydajny G220, uniwersalny G210 lub zoptymalizowany do aplikacji pompowych i wentylatorowych G210X.
