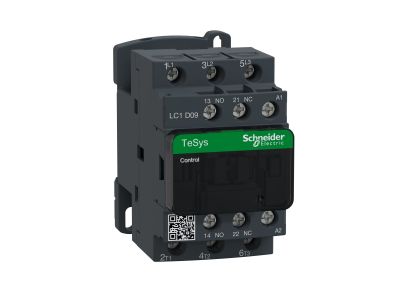

Stycznik mocy TeSys D 9A 3P 4KW 400V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D09V7 Schneider Electric
Stycznik mocy TeSys D 9A 3P 4KW 400V AC 1NO 1NC AC-3 zaciski skrzynkowe
Informacja o Produkcie
Stycznik mocy TeSys D AC3 9A 3p 1NO 1NC cewka 400VAC zaciski skrzynkowe. gama produktów: TeSys - Nazwa produktu: TeSys D - Typ produktu lub komponentu : stycznik - skrócona nazwa urządzenia: LC1D - zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem - Kategoria użytkowania: AC-1, AC-3, AC-4 - Opis biegunów: 3P - kombinacja styków: 3 NO - [Ue] znamionowe napięcie łączeniowe: <= 300 V prąd stały (DC) dla obwód mocy, <= 690 V prąd przemienny (AC) 25...400 Hz dla Obwód zasilający - Znamionowy prąd łączeniowy [Ie]: 25 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający, 9 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający - moc silnika w kW: 2.2 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3, 2.2 kW w 400 V prąd przemienny (AC) 50/60 Hz AC-4, 4 kW w 380...400 V prąd przemienny (AC) 50/60 Hz AC-3, 4 kW w 415...440 V prąd przemienny (AC) 50/60 Hz AC-3, 5.5 kW w 500 V prąd przemienny (AC) 50/60 Hz AC-3, 5.5 kW w 660...690 V prąd przemienny (AC) 50/60 Hz AC-3 - moc silnika w KM: 1 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki, 2 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 2 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 5 HP w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 7,5 HP w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki - konfiguracja styku pomocniczego: 1 NO + 1 NC - kategoria przepięciowa: III - znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 10 A w <= 60 °C dla obwód sygnalizacyjny, 25 A w <= 60 °C dla Obwód zasilający - Irms znamionowy prąd załączany: 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 - [Icw] znamionowy prąd krótkotrwały wytrzymywany: 100 A 1 s obwód sygnalizacyjny, 105 A <= 40 °C 10 s Obwód zasilający, 120 A 500 ms obwód sygnalizacyjny, 140 A 100 ms obwód sygnalizacyjny, 210 A <= 40 °C 1 s Obwód zasilający, 30 A <= 40 °C 10 min. Obwód zasilający, 61 A <= 40 °C 1 min. Obwód zasilający - paramtery bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 20 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający, 25 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający - Znamionowe napięcie izolacji [Ui] : 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL, 600 V dla obwód sygnalizacyjny certyfikaty CSA, 600 V dla obwód sygnalizacyjny certyfikaty UL, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1, 690 V dla Obwód zasilający zgodnie z IEC 60947-4-1 - trwałość elektryczna: 0,6 Mcykli 25 A AC-1 przy Ue <= 440 V, 2 Mcykli 9 A AC-3 przy Ue <= 440 V - strata mocy na biegun: 0.2 W AC-3, 1.56 W AC-1 - pokrywa ochronna: z - podstawa montażowa: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikaty produktu: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - przyłącza - zaciski: Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód zasilający : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód zasilający : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu - moment dokręcania: Obwód sterowania : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwód sterowania : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm, Obwód zasilający : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwód zasilający : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm - czas pracy: 12...22 ms zamykanie, 4...19 ms otwieranie - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 - trwałość mechaniczna: 15 Mcykli.
- Producent Schneider Electric
- Seria producenta Tesys D
Stycznik AC
- Znamionowe napięcie sterowania Us dla AC 50 Hz 400 - 400 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz 400 - 400 V
- Rodzaj napięcia sterowania AC
- Znamionowy prąd pracy Ie dla AC-1, 400 V 25 A
- Znamionowy prąd pracy Ie dla AC-3, 400 V 9 A
- Znamionowa moc pracy dla AC-3, 400 V 4 kW
- Znamionowy prąd pracy dla AC-4, 400 V 6 A
- Znamionowa moc pracy dla AC-4, 400 V 2.2 kW
- Wersja modułowa Nie
- Liczba styków pomocniczych zwiernych 1
- Liczba styków pomocniczych rozwiernych 1
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Liczba styków głównych zwiernych 3
