Układ rozruchu, bezpośredni, montaż na szynie zbiorczej MSC-D-6,3-M7(24VDC)/BBA MSC-D | 102971 Eaton

Przejdź na koniec galerii

Przejdź na początek galerii

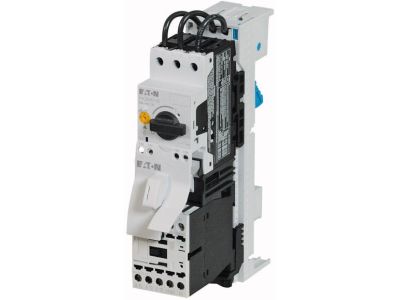

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Eaton

Producent

Eaton

Kod

1118958

EAN

4015081028108

Kod Producenta

102971

Układ rozruchu, bezpośredni, montaż na szynie zbiorczej MSC-D-6,3-M7(24VDC)/BBA MSC-D

Informacja o Produkcie

Alternatywny kod produktu: MSC-D-6,3-M7(24VDC)/BBA

Rozruszniki bezpośredni, Moduł podstawowy: MSC, Uwagi: Odpowiednie również dla silników o klasie sprawności IE3., Urządzenia spełniające normy IE3 są oznaczone odpowiednim logo na opakowaniu., Parametry silnika: moc znamionowa AC-3 380 V 400 V 415 V: P = 2,2 kW, Zakres nastawczy wyzwalaczy przeciążeniowych: Ir = 4 – 6,3 A, Koordynacja: Typ koordynacji „1”, Typ koordynacji „2”, Napięcie sterujące: 24 V DC, Napięcie DC, Normy: UL 508 (na żądanie), CSA C22.2 nr 14 (na zamówienie)

Producent Eaton
Wymiary 0.045m x 0.2m x 0.154m
Seria producenta MSC-D

Układ rozruchowy silnika

Rodzaj układu rozruchowego Rozruch bezpośredni
Z wyzwalaczem zwarciowym Tak
Znamionowe napięcie sterowania Us dla DC 24 - 24
Rodzaj napięcia sterowania DC
Znamionowa moc pracy dla AC-3 1.5 kW
Znamionowa moc pracy dla AC-3 2.2 kW
Znamionowy prąd pracy Ie 5 A
Znamionowy prąd pracy dla AC-3 6.3 A
Zakres nastawy wyzwalacza przeciążeniowego 4 - 6.3
Znamionowy warunkowy prąd zwarciowy 50000 A
Znamionowy warunkowy prąd zwarciowy 50000 A
Liczba styków pomocniczych zwiernych 1
Maksymalna temperatura otoczenia 60 °C
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa Tak
Klasa wyzwalania KLASA 10
Rodzaj podłączenia styków głównych Połączenie śrubowe
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania Połączenie śrubowe
Nadaje się do montażu na szynie montażowej Tak
Z transformatorem Nie
Do wyłączania awaryjnego Nie
Koordynacja zgodnie z IEC 60947-4-3 Klasa 2
Możliwość zewnętrznego kasowania Nie
Z bezpiecznikiem Nie
Stopień ochrony (IP) IP20
Stopień ochrony (NEMA) Inne
Obsługa protokołu TCP/IP Nie
Obsługa protokołu PROFIBUS Nie
Obsługa protokołu CAN Nie
Obsługa protokołu INTERBUS Nie
Obsługa protokołu ASI Nie
Obsługa protokołu Modbus Nie
Obsługa protokołu Data-Highway Nie
Obsługa protokołu DeviceNet Nie
Obsługa protokołu SUCONET Nie
Obsługa protokołu LON Nie
Obsługa protokołu PROFINET IO Nie
Obsługa protokołu PROFINET CBA Nie
Obsługa protokołu SERCOS Nie
Obsługa protokołu Foundation Fieldbus Nie
Obsługa protokołu EtherNet/IP Nie
Obsługa protokołu AS-Interface Safety at Work Nie
Obsługa protokołu DeviceNet Safety Nie
Obsługa protokołu INTERBUS-Safety Nie
Obsługa protokołu PROFIsafe Nie
Obsługa protokołu SafetyBUS p Nie
Obsługa innych protokołów Nie
Szerokość 45 mm
Wysokość 200 mm
Głębokość 154 mm
