Wyłącznik ComPacT NSX, 100R, 200kA/415VAC, 3 biegunowy, TMD 50A | C10R3TM040 Schneider Electric

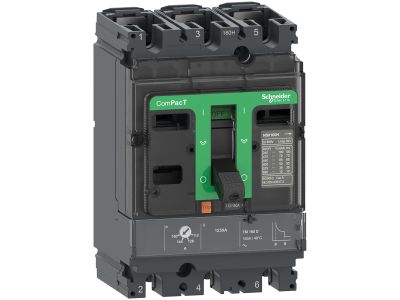

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545749
EAN
3606482000841
Kod Producenta
C10R3TM040
Dodaj do porównania
Wyłącznik ComPacT NSX, 100R, 200kA/415VAC, 3 biegunowy, TMD 50A

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

  • Producent Schneider Electric
  • Wymiary 0.15m x 0.12m x 0.2m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 40 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 200 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 28 - 40 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Zakres nastawy wyzwalacza zwarciowego 500 - 500 A
  • Straty mocy 16.41 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie

Do pobrania

Karta katalogowa.pdf (276.38 kB)
Karta charakterystyki.pdf (592.08 kB)
Instrukcja Techniczna.pdf (13.79 MB)
Deklaracja zgodności CE.pdf (373.85 kB)
Dodatkowe informacje.pdf (292.08 kB)
