Alternatywny kod produktu: NZMC1-S100

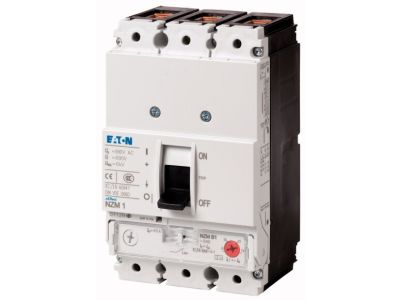

Eaton 271407 – wyłącznik kompaktowy NZMC1-S100, 3P, 100 A, 690 V AC

Eaton Moeller NZMC1-S100 – magnetyczny wyłącznik kompaktowy do ochrony zwarciowej

Eaton 271407 to 3-biegunowy magnetyczny wyłącznik kompaktowy z serii Eaton Moeller NZM. Model NZMC1-S100 jest przeznaczony do ochrony obwodów przed skutkami zwarć oraz do pracy w instalacjach i układach zasilania urządzeń przemysłowych. Wyłącznik ma prąd znamionowy 100 A, napięcie znamionowe do 690 V AC oraz konstrukcję w ramie NZM1.

Aparat został wyposażony w termomagnetyczny system wyzwalania oraz wyzwalacz zwarciowy. Zgodnie z kartą katalogową nie posiada wyzwalacza przeciążeniowego Ir. W przypadku ochrony silników powinien być stosowany w połączeniu z odpowiednim przekaźnikiem przeciążeniowym, dobranym do parametrów konkretnego silnika i układu napędowego.

Eaton 271407 może być stosowany w rozdzielnicach niskiego napięcia, układach zasilania maszyn oraz instalacjach przemysłowych, w których wymagane jest zabezpieczenie zwarciowe obwodu trójfazowego. Dzięki kompaktowej konstrukcji, możliwości zastosowania różnych wariantów przyłączy oraz wysokim parametrom zwarciowym przy wybranych napięciach model ten może być wykorzystywany w wymagających układach rozdziału energii.

Najważniejsze cechy produktu

• Producent: Eaton

• Seria: Eaton Moeller NZM

• Numer katalogowy: 271407

• Kod modelu: NZMC1-S100

• EAN: 4015082714079

• Typ urządzenia: magnetyczny wyłącznik kompaktowy / wyłącznik mocy

• Liczba biegunów: 3

• Prąd znamionowy: 100 A

• Napięcie znamionowe: do 690 V AC

• Napięcie znamionowe izolacji Ui: 690 V

• Rama wyłącznika: NZM1

• System wyzwalania: termomagnetyczny

• Technika wyłączania: magnetyczna

• Wyzwalacz zwarciowy: tak

• Wyzwalacz przeciążeniowy Ir: brak

• Kategoria użytkowa: A zgodnie z IEC/EN 60947-2

• Kategoria pracy: AC-3

• Znamionowy prąd roboczy: 81 A przy 400 V AC-3

• Znamionowa moc robocza: 30 kW przy 230 V AC-3 oraz 45 kW przy 400 V AC-3

• Całkowity czas wyłączenia w przypadku zwarcia: poniżej 10 ms

• Znamionowy prąd wyłączalny Ics: do 55 kA przy 230 V AC, zależnie od napięcia zgodnie z tabelą parametrów

• Maksymalna liczba operacji na godzinę: 120

• Trwałość mechaniczna: 20 000 łączeń

• Typ uchwytu: dźwignia napędowa

• Montaż: nieruchomy, urządzenie wbudowane na stałe

• Wymiary: 88 × 90 × 145 mm (głębokość × szerokość × wysokość)

• Masa: 1,046 kg

• Stopień ochrony podstawowy: IP20

• Stopień ochrony części czołowej: IP40 z ramką izolacyjną lub IP66 z uchwytem obrotowym sprzęgła drzwi

• Stopień ochrony przyłączy: IP10 dla zacisku tunelowego oraz IP00 dla zakończeń, izolatorów fazy i listwy zaciskowej

• Odporność na wstrząsy: 20 g, wstrząs półsinusoidalny 20 ms

• Zabezpieczenie przed kontaktem bezpośrednim: ochrona przed dotknięciem palcem zgodnie z VDE 0106 część 100

• Normy: IEC/EN 60947, IEC/EN 60947-2 oraz IEC/EN 60947-4-1 w zakresie wskazanym przez producenta

• Zgodność: RoHS
