Wyłącznik mocy 3-bieg.400A NZMC3-S400 | 109678 Eaton

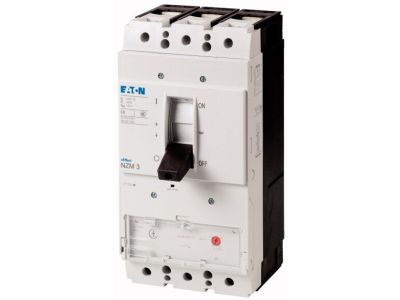

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
2092939
EAN
4015081092642
Kod Producenta
109678
Dodaj do porównania
Wyłącznik mocy 3-bieg.400A NZMC3-S400

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: NZMC3-S400

Eaton Moeller NZM3 400 A – wyłącznik mocy do ochrony instalacji i obwodów przemysłowych

Eaton 109678 to 3-biegunowy wyłącznik kompaktowy z serii Eaton Moeller NZM, przeznaczony do zastosowań w instalacjach elektrycznych oraz rozdzielnicach przemysłowych. Urządzenie ma prąd znamionowy 400 A, napięcie znamionowe do 690 V AC oraz konstrukcję w ramie NZM3.

Wyłącznik został wyposażony w wyzwalacz termomagnetyczny, w tym wyzwalacz zwarciowy, oraz nie posiada wyzwalacza przeciążeniowego Ir. Dzięki temu może być stosowany jako element ochrony zwarciowej, a w układach napędowych również jako część układu zabezpieczenia silnika współpracującego z przekaźnikiem przeciążeniowym. Zakres zastosowania i sposób doboru należy każdorazowo potwierdzić na podstawie parametrów konkretnej instalacji, spodziewanego prądu zwarciowego oraz wymaganej koordynacji zabezpieczeń.

Najważniejsze cechy produktu

  • Producent: Eaton

  • Seria: Eaton Moeller NZM

  • Numer katalogowy: 109678

  • Kod modelu: NZMC3-S400

  • Typ urządzenia: wyłącznik mocy / wyłącznik kompaktowy MCCB

  • Liczba biegunów: 3

  • Prąd znamionowy: 400 A

  • Napięcie znamionowe: do 690 V AC

  • Rama wyłącznika: NZM3

  • Rodzaj wyzwalacza: termomagnetyczny, z wyzwalaczem zwarciowym

  • Wyzwalacz przeciążeniowy Ir: brak

  • Kategoria użytkowa: A zgodnie z IEC/EN 60947-2

  • Kategoria łączeniowa: AC-3; wyłącznik spełnia wymagania dla tej kategorii zgodnie z kartą katalogową

  • Znamionowy prąd roboczy: 349 A przy 400 V AC-3

  • Całkowity czas wyłączenia w przypadku zwarcia: poniżej 10 ms

  • Trwałość mechaniczna: 15 000 operacji

  • Stopień ochrony części czołowej: IP20, IP40 z ramką izolacyjną lub IP66 z uchwytem obrotowym sprzęgła drzwi

  • Montaż: nieruchomy, urządzenie wbudowane na stałe

  • Wymiary: 166 × 140 × 275 mm (głębokość × szerokość × wysokość)

  • Masa: 5,8 kg

  • Normy: IEC/EN 60947, w tym IEC/EN 60947-2 oraz IEC/EN 60947-4-1 w zakresie wskazanym w karcie katalogowej

  • Zgodność: RoHS

  • EAN: 4015081092642

  • Producent Eaton
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 400 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 36 kA
  • Zakres nastawy wyzwalacza zwarciowego 7 - 12.5 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Nie
  • Ze wskaźnikiem wyłączenia Nie
  • Z wyzwalaczem podnapięciowym Nie
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Dźwignia
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP20
