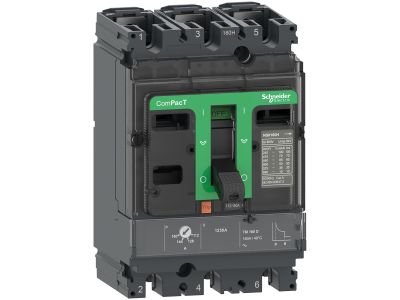

Wyłącznik mocy ComPacT NSX100N, 3P, 40A, 50kA, wyzwalacz termomagnetyczny TMD, ComPacT NSX | C10N3TM040 Schneider Electric

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1450969
EAN
3606481997746
Kod Producenta
C10N3TM040
Wyłącznik mocy ComPacT NSX100N, 3P, 40A, 50kA, wyzwalacz termomagnetyczny TMD, ComPacT NSX

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe napięcie łączeniowe wynosi 690VAC 50/60Hz. Produkt ten posiada termiczno-magnetyczną jednostkę wyzwalacza (TMD) o wartości 40A. Jednostka wyzwalacza TMD zapewnia regulowane zabezpieczenie termiczne przed przecią żeniem i stałe zabezpieczenie magnetyczne. Wersja 3-biegunowa (105mm x 161mm x 86mm) jest wyposażona w wiele opcjonalnych funkcji i akcesoriów. Jest zgodna z międzynarodowymi normami (IEC 60947), CCC, EAC i specyfikacjami morskimi. ComPacT NSX100N je st częścią architektury Schneider Electric EcoStruxure Power.Green Premium pozwoli spełnić Twoje zobowiązania w zakresie zrównoważonego rozwoju, zapewniając produktom zgodność z przepisami dotyczącymi ochrony środowiska, takimi jak RoHS i REACH, a także doskonałą przejrzystość w kwestii ujawniania informacji o środowisku i instrukcji dotyczących zakończenia eksploatacji.
  • Producent Schneider Electric
  • Wymiary 0.14m x 0.12m x 0.19m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 40 A
  • Zakres napięcia znamionowego 690 - 690
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 50 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 28 - 40
  • Zakres nastawy wyzwalacza zwarciowego 500 - 500
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 16.41 W
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Do montażu na szynie TH Nie
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
  • Rodzaj elementu wykonawczego Przełącznik
