Wyłącznik mocy ComPacT NSXm 160B, 3P, 125A, 25kA, wyzwalacz termomagnetyczny TMD, ComPacT NSX | C12B3TM125L Schneider Electric

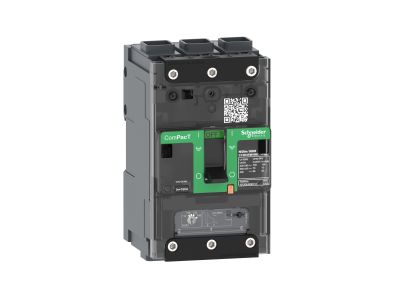

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1459670
EAN
3606481990044
Kod Producenta
C12B3TM125L
Dodaj do porównania
Wyłącznik mocy ComPacT NSXm 160B, 3P, 125A, 25kA, wyzwalacz termomagnetyczny TMD, ComPacT NSX

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 125 A, 25 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz. ComPacT NSXm jest jednym z najmniejszych wyłączników MCCB na rynku, 81 mm (szer.) x 137 mm (wys.) x 80 mm (gł.). Jest to wersja 3-biegunowa z wbudowanym wyzwalaczem termiczno-magnetycznym. Zapewnia zgodność z normami międzynarodowymi (IEC 60947/CCC/EAC) i specyfikacjami morskimi.
  • Producent Schneider Electric
  • Wymiary 0.09m x 0.12m x 0.21m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 125 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 25 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 87.5 - 125 A
  • Zakres nastawy wyzwalacza zwarciowego 1250 - 1250 A
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Opcjonalny montaż na szynie DIN TH Nie
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Nie
  • Stopień ochrony (IP) IP40
  • Straty mocy 27.9 W
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Do montażu na szynie TH Tak
  • Rodzaj elementu wykonawczego Przełącznik

Do pobrania

Karta katalogowa.pdf (233.75 kB)
Karta charakterystyki.pdf (323.41 kB)
Instrukcja Techniczna.pdf (18.35 MB)
Deklaracja zgodności CE.pdf (380.45 kB)
Karta produktu.pdf (58.21 kB)
