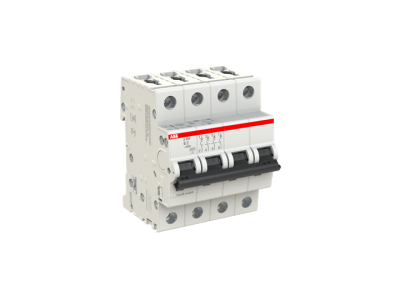

Wyłącznik nadprądowy 4P B 2A 6kA, S204-B2 | 2CDS254001R0025 ABB

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1245948

EAN

4016779613002

Kod Producenta

2CDS254001R0025

Wyłącznik nadprądowy 4P B 2A 6kA, S204-B2

Informacja o Produkcie

Alternatywny kod produktu: 2CDS254001R0025

Wyłącznik nadprądowy S204-B2 z serii S200 do ochrony przewodów przed przeciążeniem i zwarciem. Charakterystyka B, prąd znamionowy 2A, zdolność łączeniowa 6kA. Wykonanie 4-biegunowe (3P+N). Montaż na szynie DIN 35mm. Zaciski śrubowe do przekrojów 1-35mm². Opatentowany system zacisków z płytką naciskową. Temperatura pracy -25°C do +70°C. Zgodność z IEC/EN 60898.

Producent ABB
Seria producenta Wyłączniki nadmiarowo-prądowe STANDARD

Wyłącznik nadprądowy

Charakterystyka wyzwalania B
Liczba biegunów (całkowita) 4
Liczba biegunów chronionych 4
Prąd znamionowy 2 A
Napięcie znamionowe 400 V
Napięcie znamionowe izolacji Ui 440 V
Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 20 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 10 kA
Rodzaj napięcia AC/DC
Zakres częstotliwości 50 - 60 Hz
Klasa ograniczenia energii 3
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Nie
Kategoria przepięcia 3
Stopień zanieczyszczenia 3
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 4.0
Głębokość wbudowania 69 mm
Stopień ochrony (IP) IP20
Temperatura otoczenia w warunkach pracy -25 - 55 °C
Przekrój przyłączanego przewodu wielożyłowego 0.75 - 25 mm²
Przekrój przyłączanego przewodu jednodrutowego 0.75 - 35 mm²
Straty mocy 7.2 W
Montaż podtynkowy Nie
Wykonanie przeciwwybuchowe Nie
