Wyłącznik nadprądowy Acti 9 IC60L 15KA K16 3P | A9F95316 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

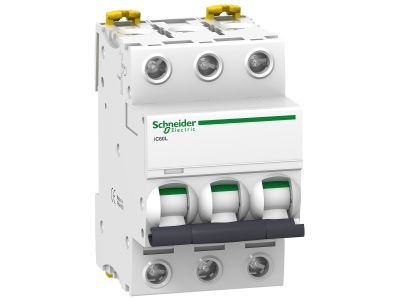

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1104788

EAN

3606480084980

Kod Producenta

A9F95316

Wyłącznik nadprądowy Acti 9 IC60L 15KA K16 3P

Informacja o Produkcie

Wyłącznik nadprądowy iC60L-K16-3 C 16A 3-biegunowy. zastosowanie urządzenia: dystrybucja - gama produktów: Acti 9 - Typ produktu lub komponentu : wyłącznik nadprądowy - skrócona nazwa urządzenia: iC60L - rodzaj sieci: prąd przemienny (AC), prąd stały (DC) - technologia wyzwalacza: termomagnetyczny - zdolność wyłączania: 15000 A Icn zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz, 20 kA Icu zgodnie z EN/IEC 60947-2 - = 180 V prąd stały (DC), 20 kA Icu zgodnie z EN/IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz, 25 kA Icu zgodnie z EN/IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz, 50 kA Icu zgodnie z EN/IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz, 70 kA Icu zgodnie z EN/IEC 60947-2 - 100...133 V AC 50/60 Hz, 70 kA Icu zgodnie z EN/IEC 60947-2 - 12...60 V AC 50/60 Hz - kategoria użytkowania: kategoria A zgodnie z EN 60947-2, kategoria A zgodnie z IEC 60947-2 - funkcja izolacyjna: tak zgodnie z EN 60947-2, tak zgodnie z IEC 60947-2 - Normy: EN 60947-2, IEC 60947-2.

Producent Schneider Electric
Wymiary 0.072m x 0.052m x 0.088m
Seria producenta Acti 9

Wyłącznik nadprądowy

Charakterystyka wyzwalania K
Liczba biegunów (całkowita) 3
Liczba biegunów chronionych 3
Prąd znamionowy 16 A
Napięcie znamionowe 400 V
Napięcie znamionowe izolacji Ui 500 V
Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 15 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 25 kA
Rodzaj napięcia AC/DC
Zakres częstotliwości 50 - 60 Hz
Klasa ograniczenia energii 3
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Nie
Kategoria przepięcia 4
Stopień zanieczyszczenia 3
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 3
Głębokość wbudowania 44.5 mm
Stopień ochrony (IP) IP20
Temperatura otoczenia w warunkach pracy -35 - 70 °C
Przekrój przyłączanego przewodu wielożyłowego 1 - 16 mm²
Przekrój przyłączanego przewodu jednodrutowego 1 - 25 mm²
Straty mocy 2.4 W
Montaż podtynkowy Nie
Wykonanie przeciwwybuchowe Nie
